RLS T2 WS nachrüsten

Für die Verwendung der RLS T2 WS ist die Installation der KWL-Inbetriebnahmesoftware erforderlich. Für Software-Download und weitere Informationen siehe Kapitel Inbetriebnahme der WS…/Trio-Installations- und Inbetriebnahmeanleitung.

Unbedingt die Beschriftung an der Bedieneinheit und der Steuerplatine beachten. Anschluss nur gemäß beiliegendem Verdrahtungsplan vornehmen.

Empfohlene Montageposition des Raumtemperaturfühlers (Geräteunterseite der RLS T2 WS)

Montagevorbereitungen bauseitig

  1. Lüftungsgerät stromlos schalten und gegen Wiedereinschalten sichern.
  2. Unterputzdose am Montageort anbringen.
  3. Anschlussleitungen an den Montageort verlegen. Zulässig: Geschirmte Steuerleitung, z. B. LIYY 4 x 0,34 mm².

Bedieneinheit am Montageort anbringen

  1. Mitgelieferte Montageplatte auf Unterputzdose montieren.
  2. Mitgelieferten Anschlussstecker elektrisch verdrahten.
  4. Bedieneinheit anbringen (Schritt ① bis ③) → Verdrahtungspläne.
  6. Anschlussstecker in Bedieneinheit einstecken und verschrauben.
  7. Bedieneinheit auf Montageplatte aufstecken und einrasten.
  8. Funktionen an der Bedieneinheit prüfen.

Anschlussleitungen in das Lüftungsgerät führen und elektrisch verdrahten

  1. Frontabdeckung Lüftungsgerät entfernen.
  2. Je nach Gerätetype die Schraube am Elektronikeinschub entfernen und den Elektronikeinschub anheben, aus dem Elektronikfach herausziehen und in der Sicherungsnut des Lüftungsgeräterahmens einhängen.

ACHTUNG Der Elektronikeinschub lässt sich bei zu kurzen Anschlussleitungen nicht ganz herausziehen/einhängen.

Innerhalb des Lüftungsgerätes für genügend lange Anschlussleitungen sorgen.

GEFAHR Gefahr durch Kurzschluss/Brand bei eindringender Feuchtigkeit in den Anschlussraum. Bei falschem Einbau ist das Elektronikfach nicht dicht.

Kurzschlüsse und Brand können zu schweren Verletzungen mit Todesfolgen führen.
Für korrekte, dichte Leitungszuführung durch die Kabeldurchführungen und Membran-Langlochtülle sorgen.

  1. Für korrekte, dichte Leitungszuführung durch die Kabeldurchführung sorgen.

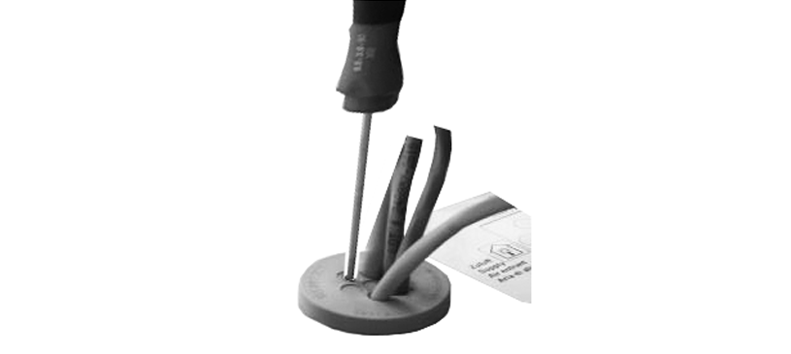

  3. Kabeldurchführung fachgerecht durchstoßen.
  4. Anschlussleitung durch Kabeldurchführung in das Lüftungsgerät führen.
  5. Dichtigkeit prüfen und sicherstellen.

Anschlussleitung nur einzeln durch die Kabeldurchführung führen. Nicht benötigte Durchführungen müssen verschlossen bleiben.

  1. Leitungen gemäß Verdrahtungsplan des Lüftungsgerätes auf der Steuerplatine A2, Klemmenblock X11 (RS 485) elektrisch verdrahten → Verdrahtungspläne.
  2. Elektronikeinschub in das Elektronikfach schieben und festschrauben.
  3. Frontabdeckung anbringen.
  4. Netzsicherung einschalten, das Lüftungsgerät schaltet ein.
  5. Mit der Inbetriebnahmesoftware den Parameter Grundeinstellungen / Komfort-BDE auf RLS T2 WS stellen (BDE = Bedieneinheit).
  6. Einstellungen und Funktionen testen.
