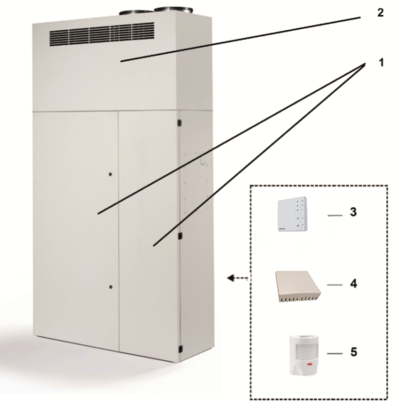

1 | Fronttür 2-teilig mit Drehverschluss
Funktion: Fronttür schwenkbar. Für Filterwechsel einfaches Öffnen und Verschließen mit Hilfe von Drehverschlüssen. Zugang zur Steuerplatine von innen. |
2 | Topbox beispielhafte Darstellung (optional)
Funktion: Dient zum Umlenken/Anschließen der 4 Luftwege. |
3 | Bedienteil RB-ZF4
Funktion: Bedienteil passend zum geniovent.x-Lüftungsgerät. Ein/Aus, 4 Stufen, Filterwechsel und Störungsanzeige. |
4 | Externer CO2-Sensor (optional) oder externer VOC-Sensor (optional)
Funktion CO2-Sensor (optional): Sensor zur Erfassung von Kohlendioxid CO2.
Funktion VOC-Sensor (optional): Sensor zur Erfassung von flüchtigen, organischen Verbindungen (VOC‘s). |
5 | Bewegungssensor (optional)
Funktion: zur Erfassung einer Raumbelegung. |

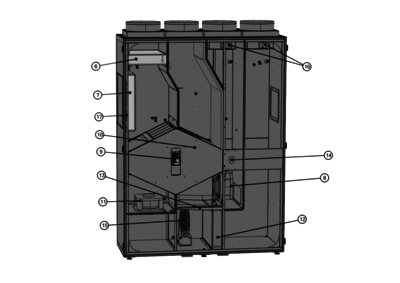

6 | Abluftfilter Filterklasse ePM 10 60% (M5)
Funktion: Filtert grobe Verunreinigungen aus Abluft |
7 | Elektro-Anschlusskasten mit Steuerplatine
Funktion: Zentrale Steuereinheit des Lüftungssystems |
8 | Fortluftventilator
Funktion: Fördert die verbrauchte Luft nach draußen. |
9 | Bypass
Funktion: Dient der Umgehung des Wärmetauschers. |
10 | Wärmetauscher
Funktion: Im Wärmetauscher erfolgt die Wärmeübertragung zwischen den Abluft- und Zuluftströmen. |
11 | Außenluftventilator
Funktion: Fördert frische Luft in die Wohnräume. |
12 | Außenluftfilter Filterklasse ePM1 55% (F7)
Funktion: Filtert feinste Verschmutzungen aus der Außenluft wie z.B. Pollen |
13 | Kondensatwanne*
Funktion: In der Kondensatwanne aus Edelstahl sammelt sich anfallendes Kondensat. |
14 | Kondensathebepumpe*
Funktion: Pumpt das anfallende Kondensat aus dem Lüftungsgerät
(Schlauch im Fortluftstutzen). |
15 | Vorerhitzer
Funktion: Verhindert das Vereisen des Wärmetauschers bei geringen Außenlufttemperaturen. |
16 | Außenluft, Fortluftklappen
Funktion: Verschließen das Gerät bei Stillstand. |
17 | Anschlusskabel
Funktion: Kabel für externe Anschlüsse z.B. Spannung, Bedienung, BUS, Ethernet und USB. |
