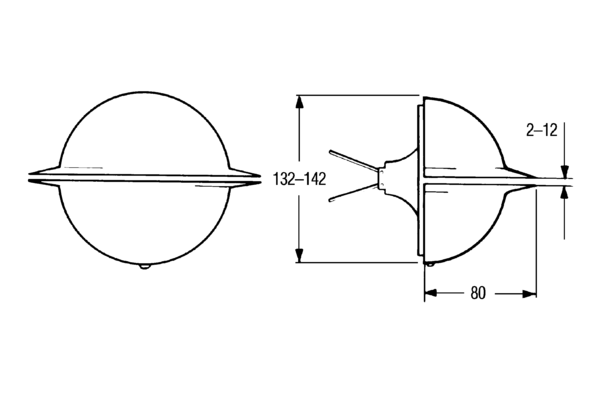

CTVK-100 - Maßzeichnung [mm]

Technische Daten

CTVK-100 - Technische Daten

Artikel	CTVK-100
Luftrichtung	Zuluft
Max. empfohlene Luftmenge	35 m³/h
Material	Stahlblech, verzinkt
Farbe	weiß, ähnlich RAL 9010
Gewicht	0,31 kg
Gewicht mit Verpackung	0,354 kg
Nennweite	100 mm
Randdurchmesser	142 mm
Breite mit Verpackung	190 mm
Höhe mit Verpackung	120 mm
Tiefe mit Verpackung	140 mm
Verpackungseinheit	1 Stück
Sortiment	27
GTIN (EAN)	4045314440346
Artikelnummer	0044.0034
Listenpreis, ohne Mehrwertsteuer	auf Anfrage

Zubehör / Zubehör von

Produkttyp	Name	Art.-Nr.	Preis*(EUR)
Einsteckstutzen	EST-100 Auslaufprodukt	0044.0038	auf Anfrage
Montageplatte	BFP-100 Auslaufprodukt	0044.0046	auf Anfrage
Aufsteckstutzen	AST-100 Nicht mehr lieferbar	0044.0041	auf Anfrage
Winkelstutzen	WST-100 Nicht mehr lieferbar	0044.0044	auf Anfrage

Produkttyp	Name	Art.-Nr.	Preis*(EUR)
Bogen	BU-SPEZ-100-90 Auslaufprodukt	0045.0178	auf Anfrage
T-Stück	TCPFU-100-100 Nicht mehr lieferbar	0045.0164	auf Anfrage
Bogen	BKMU-100-90 Nicht mehr lieferbar	0045.0599	auf Anfrage

Produkttyp	Name	Art.-Nr.	Preis*(EUR)	Aktion
Winkel	AF-WLF 100-63/63	0055.0863	auf Anfrage
Winkel	AF-WLF 100-90	0045.0678	auf Anfrage

Produkttyp	Name	Art.-Nr.	Preis*(EUR)	Aktion
Hocheffizientes Wärmerückgewinnungs-Zentralgerät	Reco-Boxx Modellreihe ZX (bis 04.2014)	-	-	-
Luft-Luft Wärmerückgewinnungs-Zentralgerät	KWL für Wohnungen und Einfamilienhäuser	-	-	-
Zentrales Lüftungsgerät RB ZX	Reco-Boxx Modellreihe ZX (bis 2016)	-	-	-
Zentrales Lüftungsgerät RB ZXR	Reco-Boxx Modellreihe ZXR (bis 2019)	-	-	-
Zentrales Lüftungsgerät RB ZXA	Reco-Boxx Modellreihe ZXA (bis 2016)	-	-	-
Luft-Luft Wärmerückgewinnungs-Zentralgerät	Reco-Boxx Modellreihe ZXA (bis 2020)	-	-	-
Zentrales Lüftungsgerät CRB	Compact Recovery Boxx CRB (bis 2020)	-	-	-
Zentrales Lüftungsgerät RB Flat	Reco-Boxx Flat (bis 2021)	-	-	-
Passivhauskompaktaggregat	AEREX PHK 180 Nicht mehr lieferbar	0040.0090	auf Anfrage

Produktbeschreibung

Produkt-beschreibung

Name: CTVK-100
Brand: AEREX
SKU: 0044.0034

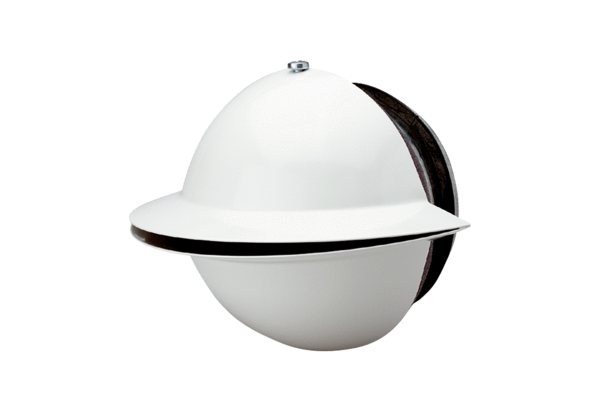

Weitwurfdüse zur Wandmontage, DN 100. Montagestutzen (EST, AST oder WST-100) muss separat bestellt werden.

Weitwurfdüse zur Wandmontage mit horizontalem Luftaustritt.
Eine hohe Induktionswirkung mit der Raumluft sorgt für sehr gute Vermischung und zugfreie Luftführung auch bei Untertemperaturen bis zu 12 Kelvin.
Die große Wurfweite des Ventils ermöglicht eine hohe Eindringtiefe.
Volumenstrom und Druckabfall werden mit Hilfe der Spaltöffnung verändert und mit Schrauben gesichert.
Montagestutzen AST, EST oder WST müssen separat bestellt werden.
