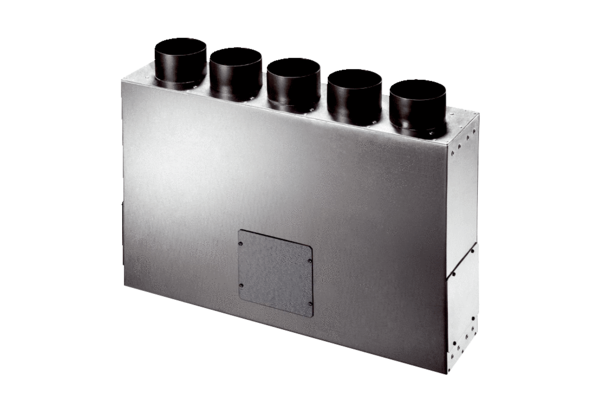

Luftverteiler-Kasten aus Blech
KALV-90-125-5
Hersteller: AEREX
Kombi-Aufputz-Luftverteiler mit Schalldämmung für 90er Aerex-o-Flex Rohrsystem mit 5 Anschlüssen.
Einsatzbeispiele: Einfamilienhaus, Mehrfamilienhaus, Büro, Gewerberaum, Wartezimmer
Produktdatenblatt
Kennlinie
Maßzeichnung

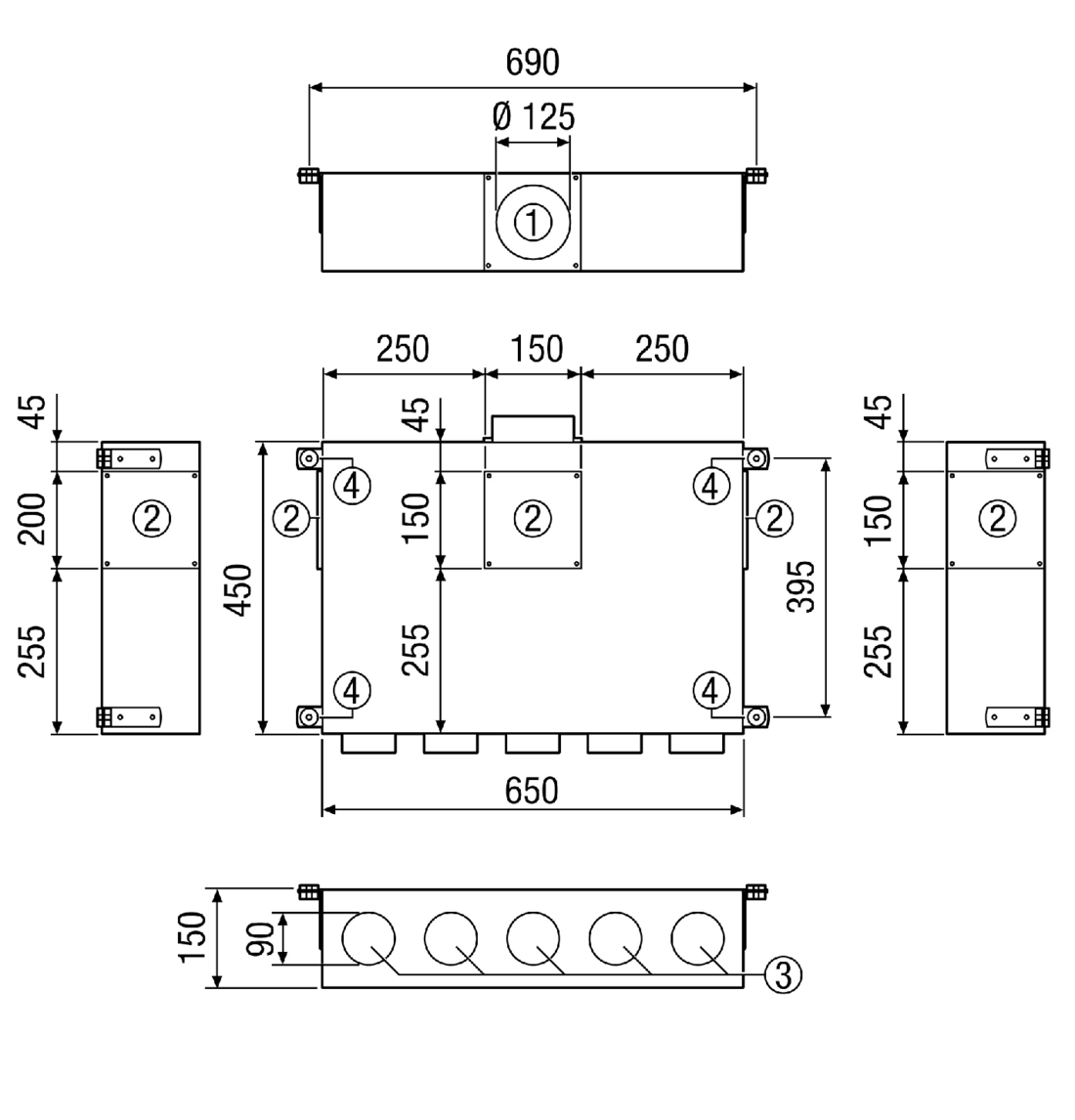

KALV-90-125-5 - Maßzeichnung [mm]
- Anschlussstutzen für Lüftungsgerät
- Revisionsöffnung, tauschbar mit Anschlussstutzen 1
- Anschlüsse Flexrohre AF-F
- Befestigungslöcher für Gewindestangen
Technische Daten
KALV-90-125-5 - Technische Daten
Zubehör / Zubehör von
KALV-90-125-5 - Zubehör / Zubehör von
Allgemeines Zubehör
| Produkttyp | Name | Art.-Nr. | Preis*(EUR) | Aktion |
|---|---|---|---|---|
| Winkel | AF-WLF 100-90 | 0045.0678 | auf Anfrage | |
| Winkel | AF-WLF 125-90 | 0045.0677 | auf Anfrage | |
| 90° Blechbogen | AF-B 90 | 0055.0847 | auf Anfrage | |
| Ventiladapter | AF-A 90 | 0045.0590 | auf Anfrage | |
| Reduzierstück | AF-RZ 90 /75 | 0055.0861 | auf Anfrage | |
| Dichtungsring | AF-FDR 90 | 0045.0625 | auf Anfrage | |
| Endstopfen | AF-FST 90 | 0045.0617 | auf Anfrage | |
| Befestigungsschelle | AF-S 90 | 0045.0594 | auf Anfrage | |
| Reinigungsset | AF-R 90 | 0045.0614 | auf Anfrage | |
| Muffe | AF-FSM 90 | 0045.0620 | auf Anfrage |
ist spezielles Zubehör von
ist allgemeines Zubehör von
Produktbeschreibung
Produkt-beschreibung
Kurzinformation
Kombi-Aufputz-Luftverteiler mit Schalldämmung für 90er Aerex-o-Flex Rohrsystem mit 5 Anschlüssen.Produktbeschreibung
1 Anschluss Wickelfalzrohr DN 160. 5 Anschlüsse 90er Aerex-o-Flex-Rohr.
- Kombi-Aufputz-Luftverteilerkasten KALV und KALVX mit Schalldämmung in platzsparender, kompakter Bauweise für Aerex-o-Flex Rohrsystem.
- Die stirnseitige Front ist mit integrierten Adaptern versehen für die passgenaue und schnelle Montage der Flexrohre AF-F. Bei der Auslieferung sind einige der Einschubadapter mit Verschlusskappen versehen.
- 1 runder Anschlussstutzen DN125 bzw. DN 160 Nippelmaß mit Dichtungen für Wickelfalzrohranschluss ist variabel mit den Revisionsabdeckplatten austauschbar. Diese Verteiler sind somit sehr flexibel für fast alle Anwendungsfälle einsetzbar.
- 3 demontierbare Revisionsabdeckplatten (2 x seitlich, 1 x unten am Verteilerkasten).
- Ausgestattet mit 4 Montagewinkeln mit Gummientkopplung zur schallentkoppelten Wand-/ Deckenmontage.
- Einsatz als Durchgangs- bzw. 90°-Verteiler.
- Zubehör: Dichtringe AF-FRD, bitte separat bestellen.
Schaltbilder
KALV-90-125-5 - Schaltbilder
Downloads / Videos
KALV-90-125-5 - Downloads / Videos
Vorgänger - Nachfolger
