Laibungselement

LE-80 dBplus-Basis

Artikelnummer: 0047.0191
Hersteller: AEREX
LE-80 dBplus ist die passende Ergänzung zur Rohbauhülse RH 80 dBplus (Art-Nr. 0047.0187). Bestehend aus:␍1x... mehr Info

Produktdatenblatt

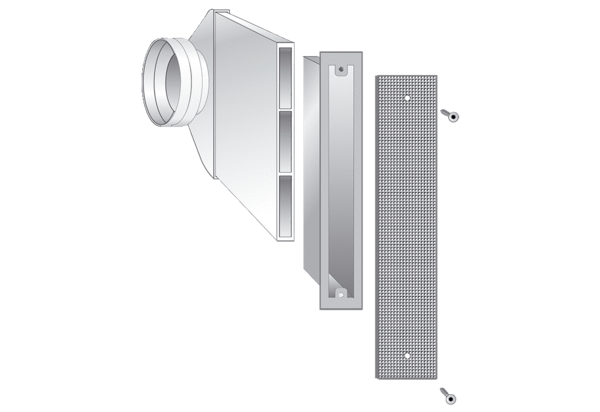

LE-80 dBplus-Basis IM0017980.PNG LE-80 dBplus ist die passende Ergänzung zur Rohbauhülse RH 80 dBplus (Art-Nr. 0047.0187). Bestehend aus:␍1x Winkelstück mit rundem Anschluss DN 150␍1x Flachkanal B/H/L: 233 / 29 / 500 mm␍1x Außengitter aus Edelstahl B/H: 63 / 281 mm

Kennlinie

Maßzeichnung

LE-80 dBplus-Basis - Maßzeichnung [mm]

Technische Daten

LE-80 dBplus-Basis - Technische Daten

Artikel LE-80 dBplus-Basis
Luftrichtung Zuluft
Max. Volumenstrom 14 m³/h / 20 m³/h / 22 m³/h / bei 4 Pa / bei 8 Pa / bei 10 Pa
Einbauort Außenwand / Außengitter in der Fensterlaibung / Außenwand im WDVS
Material Winkelstück und Flachkanal: PS, Außengitter: Edelstahl gebürstet
Farbe weiß, ähnlich RAL 9003
Brandschutz Flachkanal Brandschutzklasse B2
Nennweite 150 mm
Breite 500 mm
Höhe 233 mm
Tiefe 29 mm
Nennweite Schutzrohr 160 mm
Bewertete Element-Normschallpegeldifferenz Dn,w 54 dB / 57 dB / in Kombination mit ZLV-80 dBplus bei Rohrlänge 240 mm /in Kombination mit ZLV-80 dBplus bei Rohrlänge 400 mm
Bewertetes Schalldämmmass Rw,R 25 dB / 28 dB / in Kombination mit ZLV-80 dBplus bei Rohrlänge 240 mm /in Kombination mit ZLV-80 dBplus bei Rohrlänge 400 mm
Verpackungseinheit 1 Stück
Sortiment 31
GTIN (EAN) 4045314471913
Artikelnummer 0047.0191
Listenpreis, ohne Mehrwertsteuer auf Anfrage

Zubehör / Zubehör von

LE-80 dBplus-Basis - Zubehör / Zubehör von

Spezielles Zubehör

Produkttyp Name Art.-Nr. Preis*(EUR) Aktion
Rohbauhülse RH 80 dBplus 0047.0187 auf Anfrage
  • Auf den Merkzettel

Allgemeines Zubehör

Produkttyp Name Art.-Nr. Preis*(EUR) Aktion
Kaltdichtband A70 0044.0221 auf Anfrage
  • Auf den Merkzettel
Abdichtklebeband, 25 m, 50 mm breit ADB25-50 0044.0200 auf Anfrage
  • Auf den Merkzettel

ist spezielles Zubehör von

Produkttyp Name Art.-Nr. Preis*(EUR) Aktion
Ausbau-Set ZLV-80 dBplus A-Set 0047.0189 auf Anfrage
  • Auf den Merkzettel

Produktbeschreibung

Produkt-beschreibung

LE-80 dBplus-Basis

Kurzinformation

LE-80 dBplus ist die passende Ergänzung zur Rohbauhülse RH 80 dBplus (Art-Nr. 0047.0187). Bestehend aus:␍1x Winkelstück mit rundem Anschluss DN 150␍1x Flachkanal B/H/L: 233 / 29 / 500 mm␍1x Außengitter aus Edelstahl B/H: 63 / 281 mm

Produktbeschreibung

Aussenluftdurchlass nach DIN 1946-6.

  • LE-80 dBplus ist die passende Ergänzung zur Rohbauhülse RH 80 dBplus (Art-Nr. 0047.0187)

Bestehend aus:

  • 1x Winkelstück mit rundem Anschluss DN 150
  • 1x Flachkanal B/H/L: 233 / 29 / 500 mm
  • 1x Außengitter aus Edelstahl B/H: 63 / 281 mm
