Luft-Luft Wärmerückgewinnungs-Zentralgerät

Reco-Boxx 4000 ZX / EV / WN

Nicht mehr lieferbar
Artikelnummer: 0040.0140
Hersteller: AEREX
Luft-/Luftwärmerückgewinnungszentralgerät mit vollautomatischem Sommerbypass, Elektro-Vorheizung und... mehr Info
Reco-Boxx 4000 ZX / EV / WN IM0010106.PNG Luft-/Luftwärmerückgewinnungszentralgerät mit vollautomatischem Sommerbypass, Elektro-Vorheizung und Wasser-Nachheizung.

Kennlinie

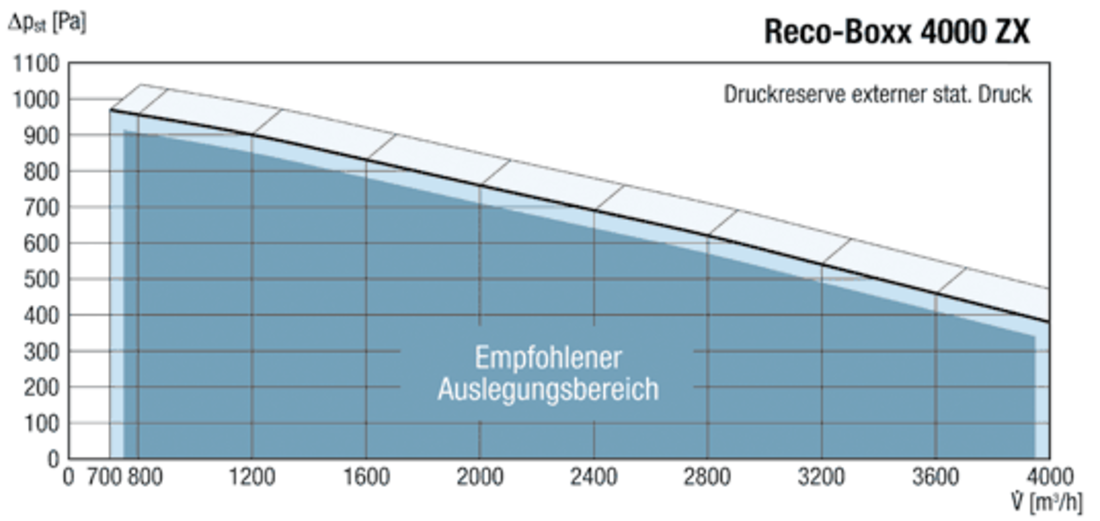

Reco-Boxx 4000 ZX / EV / WN - Kennlinie

Maßzeichnung

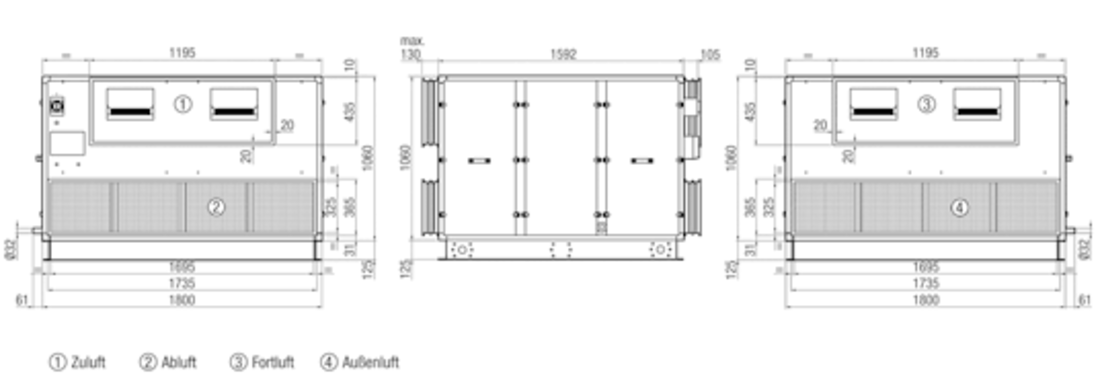

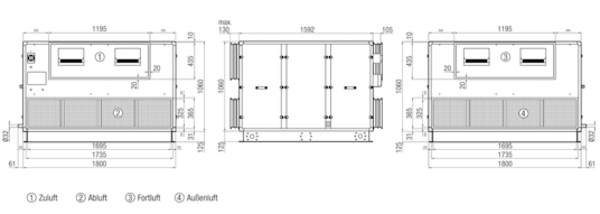

Reco-Boxx 4000 ZX / EV / WN - Maßzeichnung [mm]

Technische Daten

Reco-Boxx 4000 ZX / EV / WN - Technische Daten

Artikel Reco-Boxx 4000 ZX / EV / WN
Ausführung E-Vorheiz/ Wasser-Nachheizregister
Druckreserve 700 m³/h / 2.000 m³/h / 4.000 m³/h / 970 Pa / 765 Pa / 395 Pa
Wirkungsgrad 700 m³/h / 2.000 m³/h / 4.000 m³/h / 96 % / 93 % / 90 %
Bemessungsspannung 400 V/~3/N/PE
Netzfrequenz 50 Hz
Leistungsaufnahme 700 m³/h / 2.000 m³/h / 4.000 m³/h / 150 Pa / 250 Pa / 300 Pa / 281 W / 1.050 W / 3.092 W
IMax 10,6 A
Netzstecker Gerät CEE, 5-pol., 16 A-6h
Schutzart IP 44
Einbauort innen / außen
Material Gehäuse Aluminiumprofile, Stahlblech innen verzinkt, außen pulverbeschichtet
Farbe ähnlich RAL 9002
Gewicht 490 kg
Filterart Staubfilter, Feinfilter/Pollenfilter
Filterklasse G4/F7
Anschlussdurchmesser Kondensatablauf DN 32
Stutzen saugseitig (AU/AB) 325 mm / 1.695 mm
Stutzen druckseitig (ZU/FO) 395 mm / 1.155 mm
Breite 1.592 mm
Höhe 1.185 mm
Tiefe 1.800 mm
Fördermitteltemperatur bei IMax -10 °C bis 40 °C
Umgebungstemperatur -25 °C bis 40 °C
max. Heizleistung EV (Frostschutz) 12.000 W
max. Heizleistung WN (PWW-Heizregister) 20.000 W
Verpackungseinheit 1 Stück
Sortiment 19
GTIN (EAN) 4045314401408
Artikelnummer 0040.0140
Listenpreis, ohne Mehrwertsteuer auf Anfrage

Zubehör

Reco-Boxx 4000 ZX / EV / WN - Zubehör

Spezielles Zubehör

Produkttyp Name Art.-Nr. Preis*(EUR) Aktion
Filter RB-4000 ZX-GF 0043.0116 auf Anfrage
  • Auf den Merkzettel
  • In den Warenkorb
Filter RB-4000 ZX-FF 0043.0117 auf Anfrage
  • Auf den Merkzettel
  • In den Warenkorb

Allgemeines Zubehör

Produkttyp Name Art.-Nr. Preis*(EUR) Aktion
CO2-Sensor SKD 0043.0576 auf Anfrage
  • Auf den Merkzettel
Differenzdrucktransmitter DDT 500 0043.0597 auf Anfrage
  • Auf den Merkzettel
Wetterschutzdach RD-4000 Nicht mehr lieferbar 0043.0634 auf Anfrage
  • Auf den Merkzettel
Ansaughaube ASH-4000 Nicht mehr lieferbar 0043.0641 auf Anfrage
  • Auf den Merkzettel
Verschlussklappe, selbsttätig SVK-4000 Nicht mehr lieferbar 0043.0648 auf Anfrage
  • Auf den Merkzettel
Abluftklappe ABM 4000 Nicht mehr lieferbar 0043.0627 auf Anfrage
  • Auf den Merkzettel

Produktbeschreibung

Produkt-beschreibung

Reco-Boxx 4000 ZX / EV / WN

Kurzinformation

Luft-/Luftwärmerückgewinnungszentralgerät mit vollautomatischem Sommerbypass, Elektro-Vorheizung und Wasser-Nachheizung.

Produktbeschreibung

  • Ausführung: mit Elektro-Vorheizregister und mit Wasser-Nachheizregister.
  • Hocheffizientes Wärmerückgewinnungs-Zentralgerät mit extrem energiesparenden High-Tech-Gleichstromventilatoren für wahlweisen druck- bzw. volumenstromkonstanten Betrieb. Gerätefamilie mit 7 Geräten unterschiedlicher Ausstattung. Anschlussfertig verdrahtet. Inklusive RS Regel- und Steuereinheit sowie Bedienteil RC. Optional mit Elektro-Vorheizregister (EV) und / oder Elektro-Nachheizregister (EN) oder Wasser-Luft- Nachheizregister (WN) erhältlich. Zusätzlich sind die Geräte optional mit motorischen Außenluft- und Abluftabsperrklappen ausstattbar.

Die Modellreihe ZX ist sowohl für Wohnungslüftungsanlagen als auch für den Einsatz im Nichtwohnungsbau geeignet.

Spezifikationen Gerät:

  • Kreuz-Gegenstromwärmetauscher mit bis zu 96 % Wirkungsgrad aus seewasserbeständigem
  • Aluminium, temperaturbeständig zwischen - 30 °C und + 100 °C.
  • Ventilatoren als Radialgebläse mit Gleichstrommotoren, elektronisch kommutierend mit wahlweiser
  • volumenstrom- oder druckkonstanter Kennlinie ausgeführt. Für druckkonstanten Betrieb ist ein
  • externer Drucksensor (Aerex DDT 500) notwendig.
  • Nutzerunabhängiger Betrieb über optional externe Führungsgröße (0 - 10 V Signal) möglich.
  • Gehäuse in Kompaktbauweise aus Aluminiumprofilen und 30 mm wärmegedämmten, doppelwandigen Sandwichelementen, innen verzinkt, außen pulverbeschichtet.
  • Ausführung Anschlussstutzen saugseitig (AU/AB): eckig, flexibel.
  • Ausführung Anschlussstutzen druckseitig (ZU/FO): eckig, flexibel oder wahlweise bei Reco-Boxx 800,
  • 1200, 2000 und 3500 ZX rund, Nippelmaß mit beiliegendem Segeltuchstutzen.
  • Filterkonzept- Außenluft: Feinfilter F7, Abluft: Grobfilter G4.
  • Filterüberwachung über Zeitintervall (frei programmierbar) oder im CA- und LS-Modus über Filterdruckerhöhung.
  • Automatische, motorbetriebene 100 %-Bypassklappe für Sommerbetrieb, temperaturgesteuert,
  • dichtschließend.
  • Edelstahlkondensatwanne
  • Frostschutzautomatik
  • Aktivierbarer Feueralarm bei Anschluss von externen Brandschutzklappen / Rauchmelder / Feuermeldesystem: Vorrangschaltung Schnellstart oder -stopp des Zuluft- oder Fortluftventilators.
  • Über GLT- oder Bussystem ansteuerbar.
  • Ausführung für Innenaufstellung.
  • Ausführung für Außenaufstellung mit optionalem Zubehör wie Wetterschutzdach, Ansaughaube und
  • selbsttätiger Verschlussklappe für Fortluft möglich.
  • Durch Tausch der Fronten als linke und rechte Version verwendbar.
  • Inkl. leicht bedienbarer RS Regel- und Steuereinheit und Bedienteil RC.

  • Die Reco-Boxx Modellreihe ZX wird steckerfertig komplett verkabelt mit der RS Regel und Steuereinheit und Hauptschalter stückgeprüft ausgeliefert. Dies schließt alle notwendigen Teile wie Temperaturfühler, Ventilatoren, i/o Modul, Hauptschalter, Antrieb der Bypass-Klappe sowie die optionalen Heizregister für Elektro-Vorheizung (EV), Elektro-Nachheizung (EN) und Wasser- / Luft-Nachheizung (WN) sowie motorische Absperrklappen ein. Lediglich das Bedienteil RC und im druckkonstanten Betrieb notwendige externe Drucksensoren (z. B. Aerex DDT 500) müssen vom Fachpersonal am gewünschten Ort montiert und verdrahtet werden.

  • Die RS Regel- und Steuereinheit besteht aus 3 Teilen:
    • RS-Regeleinheit, im Gerät angeordnet sowie werkseitig verdrahtet. An diese Einheit sind keinerlei Anschlüsse zu legen.
    • i/o Modul - Ein/Ausgabeeinheit, an der raumseitigen Stirnseite des Gerätes montiert und werkseitig vorverdrahtet. Alle noch notwendigen Anschlüsse und Einstellungen sind an dieser Einheit vorzunehmen.
    • Bedienteil RC, muss bauseits mit dem i/o Modul verbunden werden. Das Bedienteil RC ermöglicht die komplette Konfiguration des Systems, die Anzeige aller Parameter sowie die Kontrolle der Ventilatoren. Ein 10 m langes Verbindungskabel zum Anschluss des Bedienteils RC an das i/o Modul liegt bei. Max. mögliche Kabellänge: 1000 m.

Spezifikationen der RS Regel- und Steuereinheit und des Bedienteils RC:

  • Überwachung und Steuerung der Ventilatoren in Mode CA (constant airflow), CP (constant pressure) oder LS (Link with signal 0 - 10 Volt z. B. Luft-Qualitätsfühler).
  • Automatische Regelung der Bypass-Klappe, des optionalen Elektro-Vorheizregisters (EV), des optionalen Elektro-Nachheizregisters (EN) oder des optionalen Wasser-Luftnachheizregisters (WN), Öffnen und Schließen von optionalen Außen- und Fortluft-Klappen und Nachlauf bei Elektro-Heizregistern.
  • Anzeige Service / Filterwechsel
  • Parametrierung des Feueralarms
  • Anzeige der Werte des Lüftungssystems (Volumenstrom, Druck usw.) im Display des Bedienteils RC.
  • Einstellung aller Parameter über Folientastatur am Bedienteil RC und Anzeige im Klarschriftdisplay.
  • Störungsanzeige
  • Anlagenhauptschalter zur allpoligen Trennung vom Netz.
  • Ein Elektro-Vorheizregister EV verhindert die Einfriergefahr des Wärmetauschers bei niedrigen Außentemperaturen in Abhängigkeit der Fortlufttemperatur. Das Elektro-Vorheizregister EV ist fertig verdrahtet mit einer Regelung in der Reco-Boxx ZX / EV integriert. Das Einfrierrisiko des Wärmetauschers wird bis ca. - 20° C Außentemperatur (in Abhängigkeit der Luftmenge) wirkungsvoll verhindert, so dass ein balancierter Betrieb gewährleistet ist. Der zusätzlich in der Reco-Boxx ZX / EV integrierte Einfrierschutz wird erst bei Einfriergefahr des Wärmetauschers aktiv wenn die Heizleistung des Vorheizregisters nicht mehr ausreicht und drosselt den Zuluft- und Abluftvolumenstrom balanciert in Abhängigkeit der Fortlufttemperatur.
  • Ein Wasser- / Luft-Nachheizregister WN ermöglicht eine konstante Regelung der Zulufttemperatur.
  • Das Wasser- / Luft-Nachheizregister WN ist anschlussfertig in der Reco-Boxx ZX eingebaut und mit einer Regelung versehen, die eine um bis zu 19 Kelvin erhöhte Zulufttemperatur gegenüber der Temperatur nach dem Luft-Wärmetauscher ermöglicht.
  • Bauseitig müssen Vor- und Rücklauf der Heizungsanlage angeschlossen werden.
  • Die Regelung moduliert über ein in der Reco-Boxx ZX integriertes 3-Wege-Mischventil die Wassermenge des Nachheizregisters in Abhängigkeit der Vorlauftemperatur, der Temperatur nach dem Luft-Wärmetauscher und dem eingestellten Sollwert der Zulufttemperatur.
