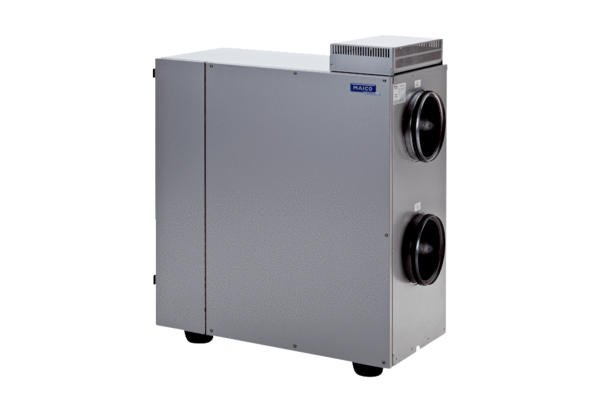

Luft-Luft Wärmerückgewinnungs-Zentralgerät
Reco-Boxx 600
Nicht mehr lieferbarHersteller: AEREX
Kompaktes Lüftungssystem mit sehr effektiver Wärmerückgewinnung inkl. Bedienteil RB ZF-4.... mehr Info
Produktdatenblatt

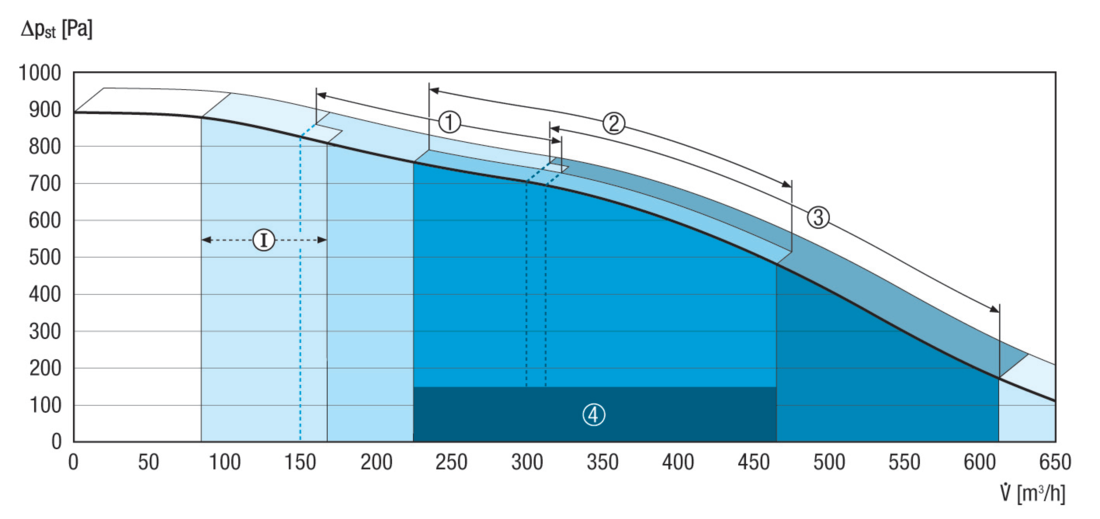

Kennlinie
Maßzeichnung

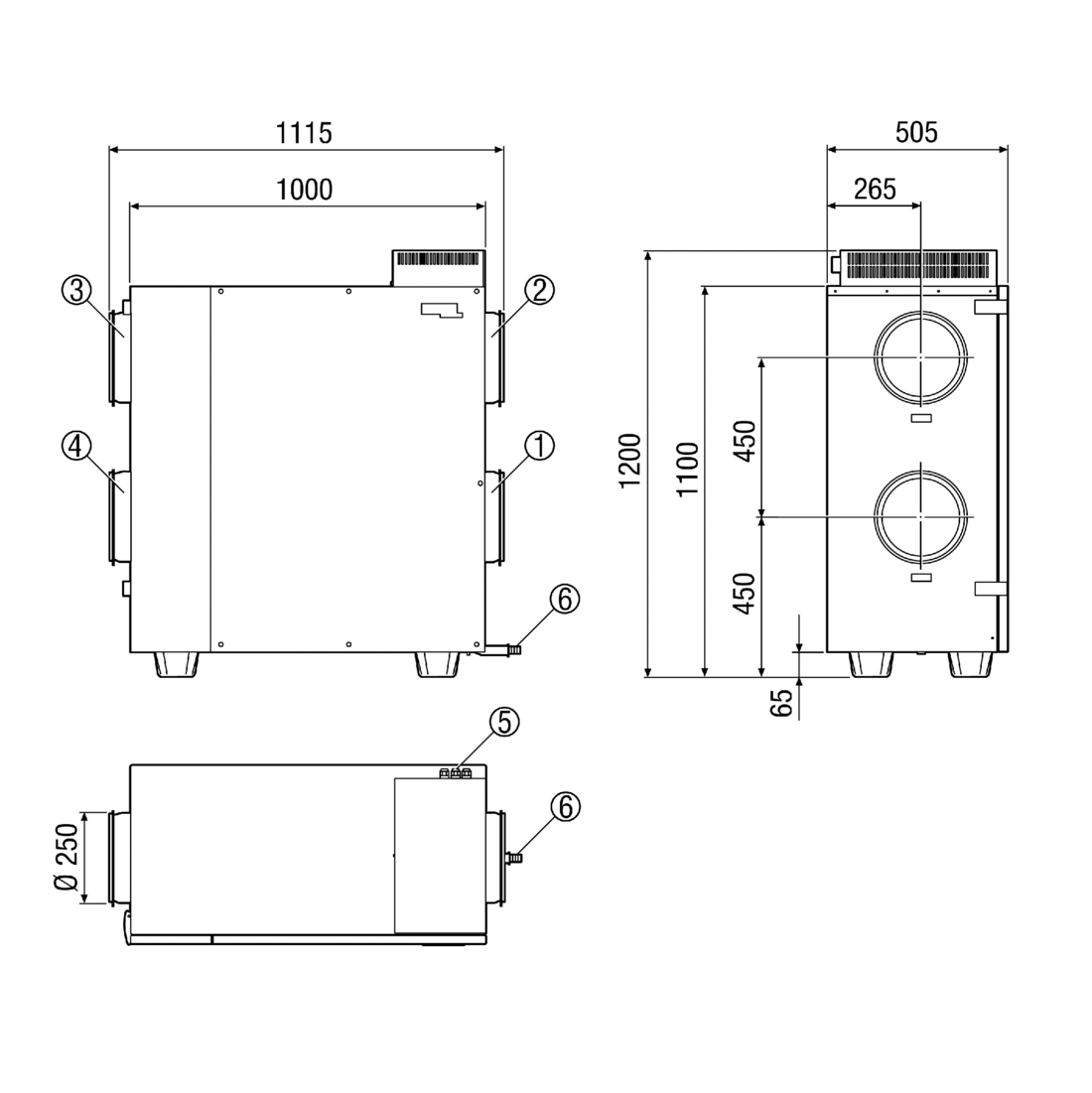

Reco-Boxx 600 - Maßzeichnung [mm]
- Fortluft DN 250
- Zuluft DN 250
- Abluft DN 250
- Außenluft DN 250
- Elektrischer Anschluss
- Kondensatablauf (3/4" Schlauchanschluss)
Technische Daten
Reco-Boxx 600 - Technische Daten
Zubehör / Ersatzteile
Reco-Boxx 600 - Zubehör / Ersatzteile
Spezielles Zubehör
| Produkttyp | Name | Art.-Nr. | Preis*(EUR) | Aktion |
|---|---|---|---|---|
| Bedienteil | RB-ZF4 | 0043.0570 | auf Anfrage | |
| Ersatzfilter | RBG 600 | 0043.0112 | auf Anfrage | |
| Ersatzfilter | RBF 600 | 0043.0113 | auf Anfrage | |
| Sommerkassette | RBSK 600 Nicht mehr lieferbar | 0043.0611 | auf Anfrage | |
| Digital-Bedienteil | RB-D1-ZF4 Nicht mehr lieferbar | 0043.0828 | auf Anfrage |
Allgemeines Zubehör
| Produkttyp | Name | Art.-Nr. | Preis*(EUR) | Aktion |
|---|---|---|---|---|
| Elektro-Lufterhitzer | DRH 25-6 Nicht mehr lieferbar | 0043.0732 | auf Anfrage | |
| Filterbox | TFE 25-4 Nicht mehr lieferbar | 0043.0731 | auf Anfrage | |
| Luftstromwächter | LW9 Nicht mehr lieferbar | 0043.0511 | auf Anfrage | |
| Schütz | US16T Nicht mehr lieferbar | 0043.0512 | auf Anfrage | |
| Thermostat | TH 10 Nicht mehr lieferbar | 0043.0733 | auf Anfrage | |
| CO2-Sensor | SKD Nicht mehr lieferbar | 0043.0576 | auf Anfrage |
Produktbeschreibung
Produkt-beschreibung
Reco-Boxx 600
Kurzinformation
Kompaktes Lüftungssystem mit sehr effektiver Wärmerückgewinnung inkl. Bedienteil RB ZF-4. Passivhauszertifiziert.Produktbeschreibung
- Besonders energiesparend durch Gleichstrommotoren mit EC-Technologie.
- Mit schallgedämmten Ventilatoren für besonders ruhigen Lauf.
- Mit automatischer Volumenstromregelung für gleichbleibende Luftmenge.
- Innenauskleidung aus temperaturbeständigem Kunststoff, nicht hygroskopisch.
- Einfacher Filterwechsel.
- Mit zwei integrierten G4-Filtern und einem F7-Filter, Filterwechsel ohne Werkzeug möglich.
- Je 2 Rohranschlüsse DN 250 mit Doppellippendichtung an beiden Geräteseiten. Zum direkten Anschluss von Rohrschalldämpfern.
- Elektronische Filterüberwachung mit Meldung zum Filterwechsel auf dem Bedienteil.
- Bedienteil RB-ZF4 im Lieferumfang enthalten.
- Meldung zum Filterwechsel.
- Einstellen der 4 Lüfterstufen über Taster.
- Störungsanzeige über LED.
- Weitere Bedienteile könnnen parallel angeschlossen werden.
- Nutzerunabhängiger Betrieb über optionalen CO2-Sensor SKD möglich.
Wärmetauscher
- Kreuz-Gegenstrom-Plattenwärmetauscher aus Aluminium.
- Der Wärmetauscher lässt sich nach dem Abschrauben der Vorderfront einfach herausnehmen.
- Einfache Reinigung des Wärmetauschers mit Wasser.
Frostschutz
- Die Frostschutzsicherung sorgt dafür, dass der Wärmetauscher nicht einfriert.
- Die Frostschutzsicherung schaltet bei zu niedrigen Fortlufttemperaturen den Zuluftventilator aus und automatisch wieder ein.
- Empfehlung: Geräte mit Wärmerückgewinnung mit einem Sole-Erdwärmetauscher kombinieren.
WRG-Ventilator
- 2 Radial-Gleichstromventilatoren, je ein Ventilator für Zuluft und Abluft.
- Ventilatoren mit vorwärtsgekrümmten Radial-Laufrädern.
- 4 Lüftungsstufen:
- I = Intervall- / Urlaubsbetrieb zum Feuchteschutz
- 1 = Reduzierte Lüftung
- 2 = Nennlüftung
- 3 = Intensiv / Partybetrieb
- Das Fördervolumen ist stufenlos einstellbar.
- Ventilatoren befinden sich hinter dem Wärmetauscher in der Außen- bzw. Fortluft.

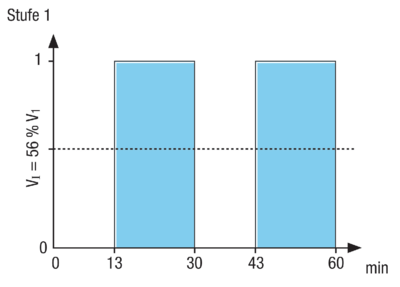

- Über ein zweimaliges Ein- und Ausschalten der Stufe 1 (reduzierte Lüftung) wird ein sehr geringer Luftwechsel in der Intervallstufe erreicht. Die Einschaltdauer beträgt jeweils 17 Minuten, die Ausschaltdauer jeweils 13 Minuten. Damit läuft das Gerät 34 Min (56 %) pro Stunde.
Montagehinweise
- Füße zum Aufstellen.
- Zugang zum seitlich angebrachten Kondensatanschluss sicherstellen.
- Die Gehäusedeckel sind abschraubbar.
- Zu- und abluftseitig Schalldämpfer vorsehen.
Elektrischer Anschluss
- Betriebsfertig.
- Vorbereitet für Anschluss von Sensoren.
- Potentialfreier Kontakt z.B. für Betriebsanzeige.
- Zentrales Einbinden in KNX/EIB-Bus möglich.
Kondensatablauf
- Die Kondensatableitung erfolgt an der Geräteseite. Kondensatablauf (3/4"-Schlauchanschluss) zum Anschluss an einen Siphon.
- Stabile eingeschäumte Kondensatwanne.
Schaltbilder
Reco-Boxx 600 - Schaltbilder
Lüftungsgerät WR 600 mit Raumluftsteuerung RLS 1 WR und CO<sub>2</sub>-Sensor

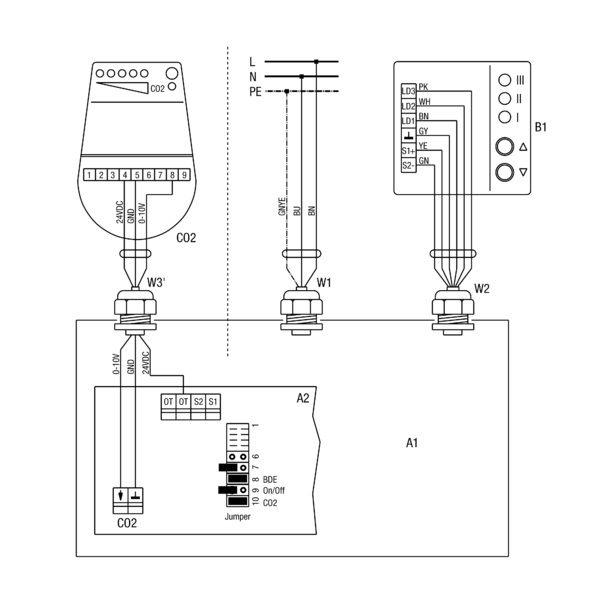

Anschluss eines CO2-Sensors zum bedarfsgerechten Luftaustausch. Das Lüftungsgerät reagiert nur dann auf den CO2-Sensor, wenn an der Raumluftsteuerung Lüftungsstufe 2 (Nennlüftung) angewählt ist.
A1 - Elektro-Anschlusskasten WR 600
A2 - Steuerplatine: Jumper 10 (CO2) gesetzt
B1 - Raumluftsteuerung RLS 1 WR
CO2 - CO2-Sensor SKD
W1 - Anschlusskabel 230 VAC
W2 Steuerleitung für Raumluftsteuerung
W3´ - Anschlusskabel für externen CO2-Sensor (bauseitig). Anschluss auf Steuerplatine A2 an Klemmen „CO2“ und „OT“. Zum Freischalten Jumper 10 (CO2) setzen, siehe Abbildung.
Schaltpunkte CO2-Sensor
< 900 ppm Lüftungsgerät schaltet auf Lüftungsstufe 1, an der Raumluftsteuerung wird Lüftungsstufe 2 angezeigt.
> 1000 ppm Lüftungsgerät schaltet von Lüftungsstufe 1 auf Lüftungsstufe 2.
> 1100 ppm Lüftungsgerät schaltet auf Lüftungsstufe 3, an der Raumluftsteuerung wird Lüftungsstufe 2 angezeigt.
< 1000 ppm Lüftungsgerät schaltet von Lüftungsstufe 3 auf Lüftungsstufe 2.

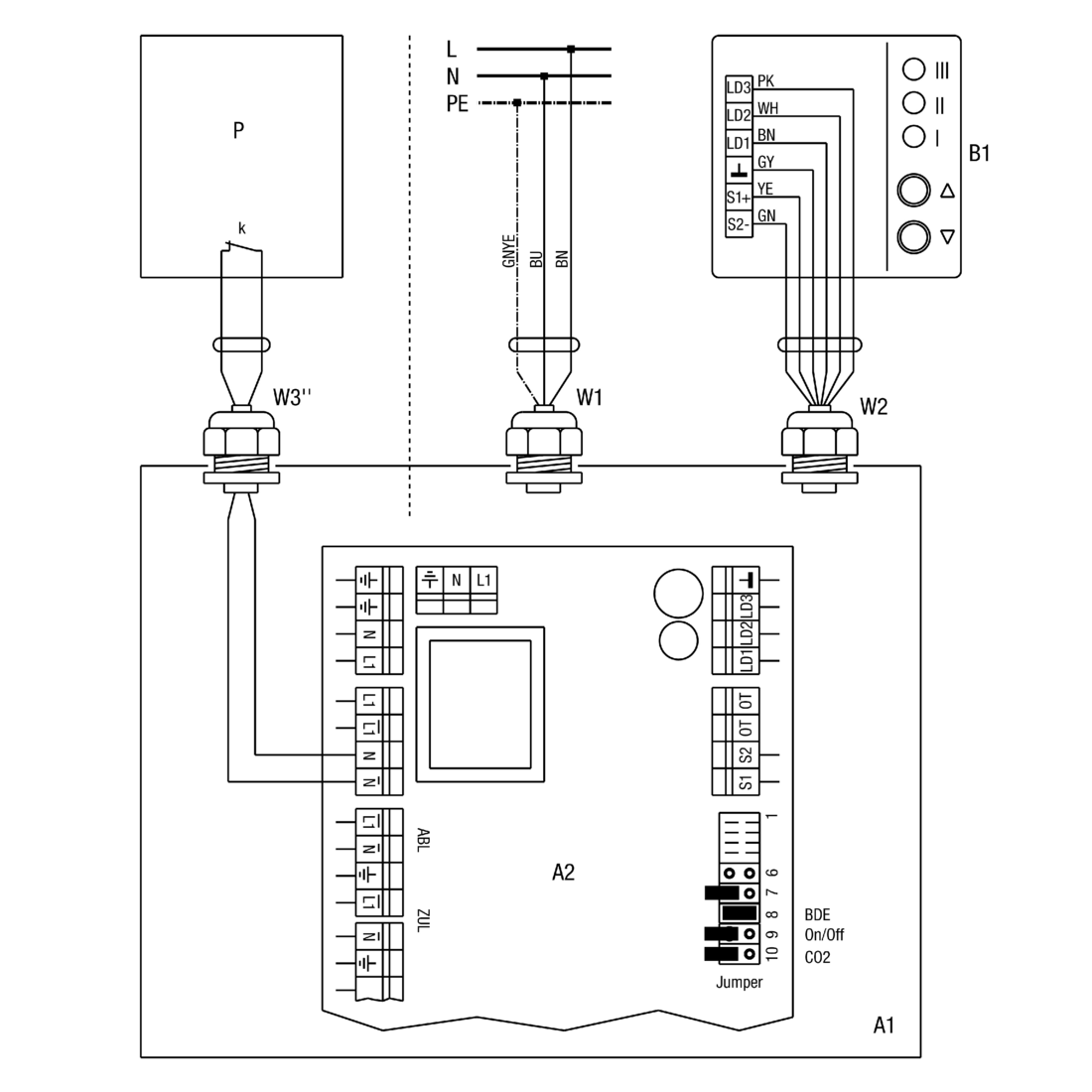

Lüftungsgerät WR 600 mit Raumluftsteuerung RLS 1 WR und Differenzdruckwächter
Gleichzeitiger Betrieb von Feuerstätte und Lüftungsgerät
Der Differenzdruckwächter P ist eine Sicherheitseinrichtung, die einen gleichzeitigen Betrieb einer Lüftungsanlage in Verbindung mit einer raumluftabhängigen Feuerstätte ermöglicht.
Der Differenzdruckwächter (z. B. Wodtke DS 01) verhindert, dass ein an diese Sicherheitseinrichtung angeschlossenes Lüftungsgerät weiter betrieben wird, wenn ein Unterdruck im Wohnraum entsteht.
Der potentialfreie Relaiskontakt (Öffner) im Differenzdruckwächter schaltet im Bedarfsfall die Ventiltoren im Lüftungsgerät ab. Der Relaiskontakt k wird hierzu in Reihe mit der Versorgungsspannung der Ventilatoren angeschlossen.
Dabei wird die Raumluftsteuerung RLS 1 WR gesperrt (die LED-Anzeige erlischt). Eine Freigabe erfolgt erst dann, wenn der Differenzdruckwächter die Ventilatoren wieder zuschaltet. Das Lüftungsgerät läuft wieder in der selben Lüftungsstufe wie vor der Sperrung.
Bei Auswahl des Differenzdruckwächters auf technische Daten des Schaltausgangs (potentialfreier Relaiskontakt k) achten. Mindestschaltleistung: 230 VAC, 2A
Die Verbindung zwischen Differenzdruckwächter und Lüftungsgerät erfolgt mit Anschlusskabel W3''.
Der potentialfreie Relaiskontakt k des Differenzdruckwächters P wird auf der Steuerplatine A2 an den Klemmen "N" und " " angeschlossen.
Zuvor muss die Steckbrücke an den Klemmen "N" und " " der Steuerplatine A2 entfernt werden.
A1 - Elektro-Anschlusskasten WR 600
A2 - Steuerplatine
B1 - Raumluftsteuerung RLS 1 WR
P - Differenzdruckwächter mit potentialfreiem Relaiskontakt k (bauseitig bereitstellen)
k - Schaltausgang, potentialfreier Relaiskontakt
W3" - Anschlusskabel für Differenzdruckwächter (bauseitig bereitstellen)
ABL - Abluft
ZUL - Zuluft

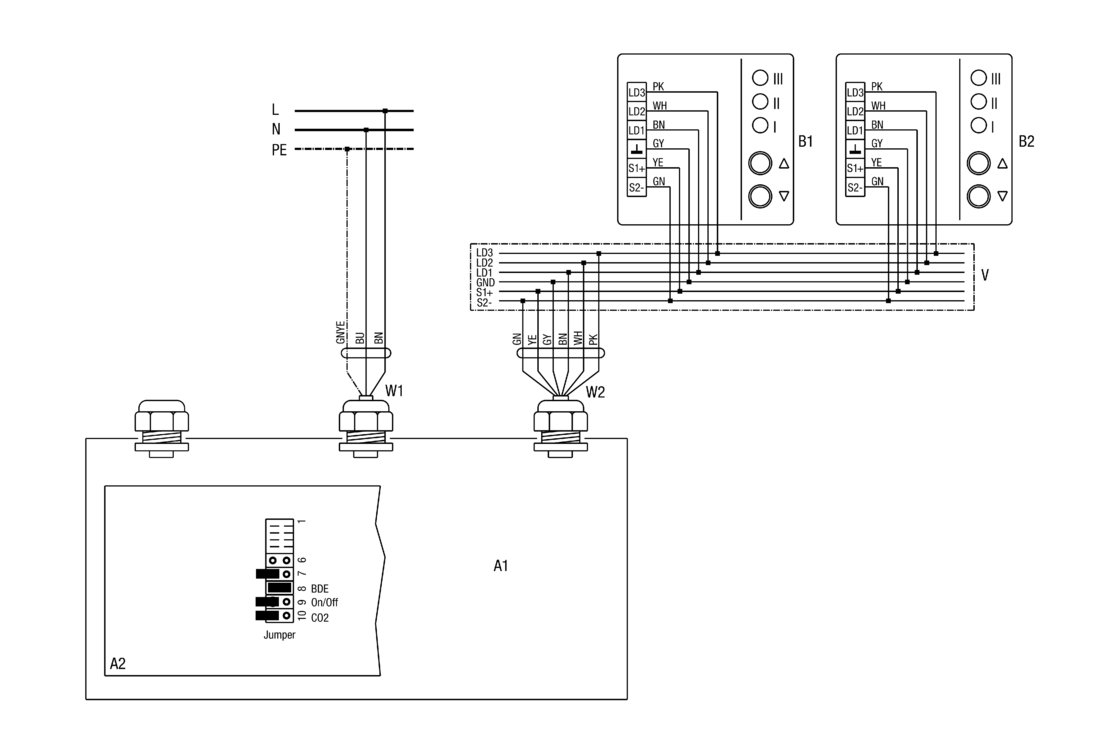

Lüftungsgerät WR 600 mit bis zu 5 Raumluftsteuerung RLS 1 WR
Es können bis zu 5 Raumluftsteuerungen RLS 1 WR am Lüftungsgerät angeschlossen werden. Bei Anschluss mehrerer Raumluftsteuerungen darf kein CO2-Sensor angeschlossen sein.
A1 - Elektro-Anschlusskasten WR 600
A2 - Steuerplatine: Jumpereinstellung = Werkseinstellung
B1 - 1. Raumluftsteuerung RLS 1 WR
B2 - 2. Raumluftsteuerung RLS 1 WR
W1 - Anschlusskabel 230 VAC
W2 - Steuerleitung für Raumluftsteuerung
V - Verteiler (bauseitig)
Das Lüftungsgerät ist werkseitig für den Anschluss der Raumluftsteuerung RLS 1 WR vorbereitet. Jumper 8 auf der Steuerplatine A2 ist gesetzt.

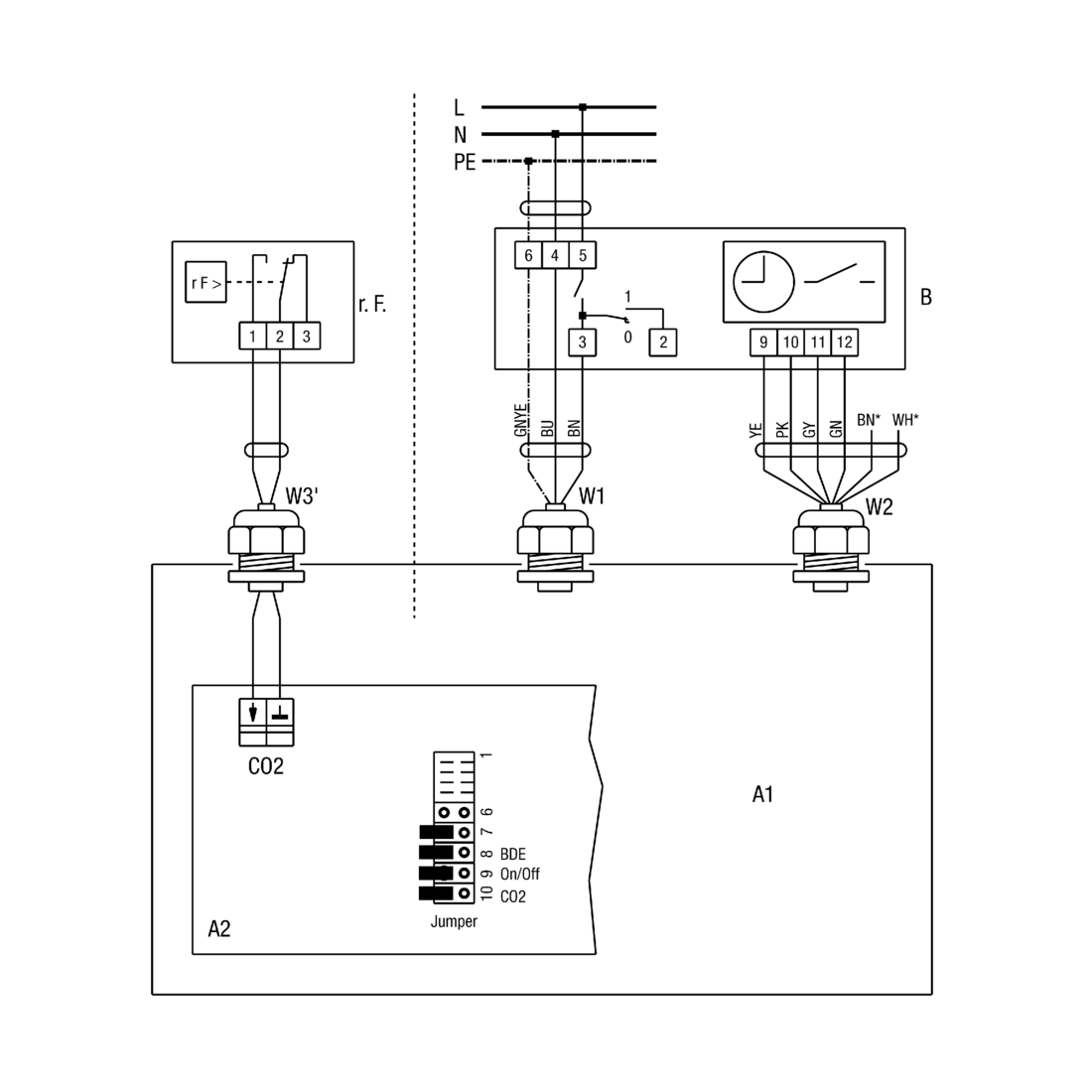

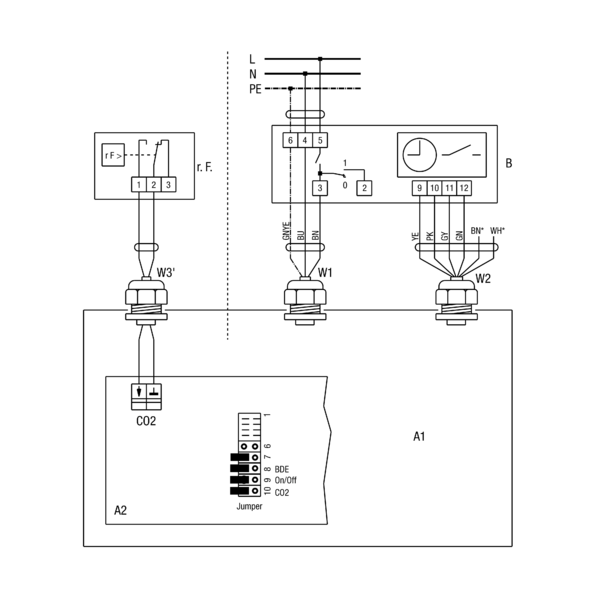

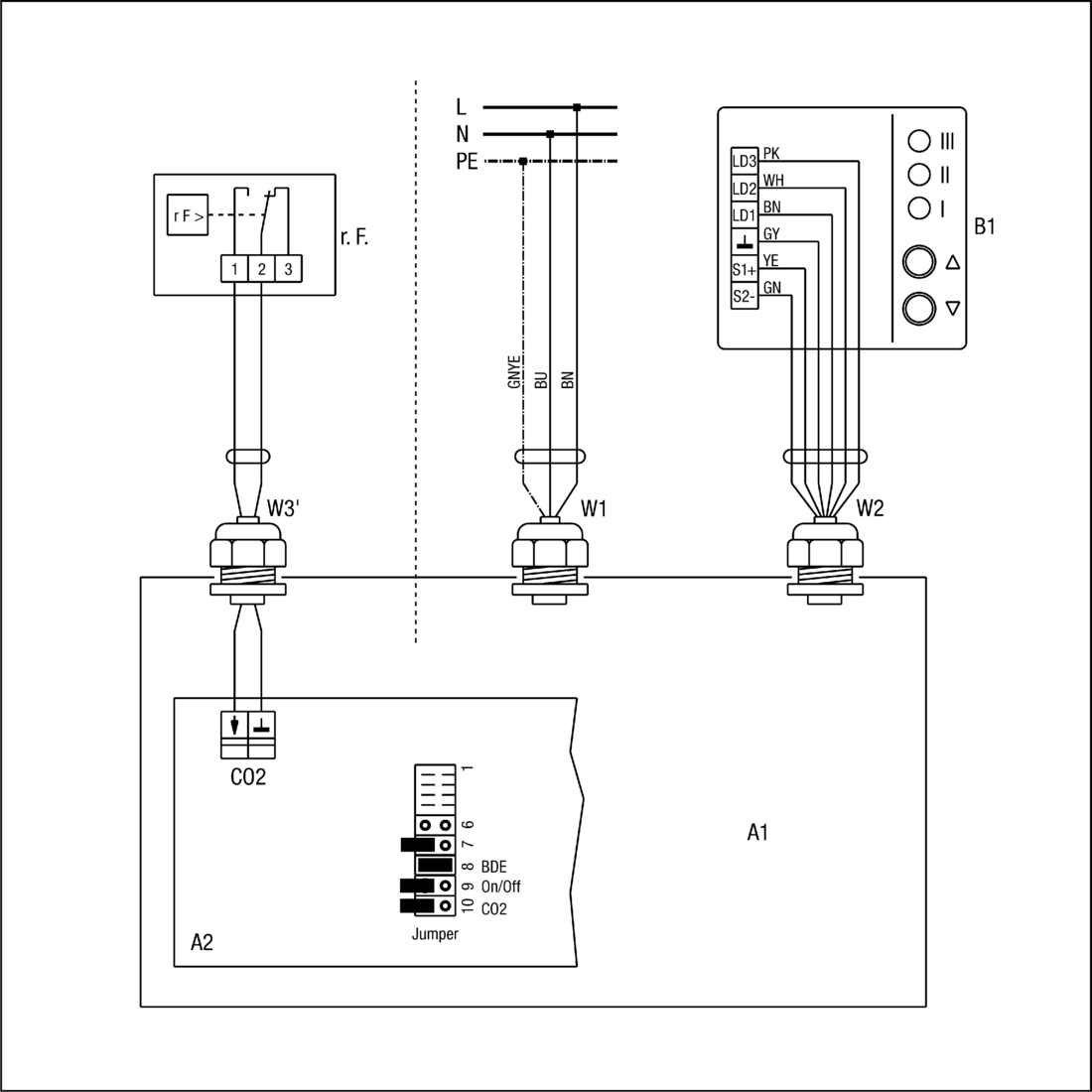

Lüftungsgerät WR 600 mit Raumluftsteuerung RLS 2 F und Hygrostat HY 5
Anschluss eines Hygrostaten zur bedarfsgerechten Feuchteabfuhr. Dieser muss einen potentialfreien Schaltausgang besitzen, z. B. Maico Hygrostat HY 5.
Der Hygrostat schaltet das Lüftungsgerät stets in Lüftungsstufe 3, wenn der eingestellte Feuchtewert überschritten wird. Sinkt die Luftfeuchte im Raum, schaltet das Lüftungsgerät in die zuvor gewählte Lüftungsstufe zurück.
Wenn Lüftungsstufe 3 von Hand oder per Zeitschaltuhr in Stufe 2 oder 1 zurückgeschaltet wird, ist die Automatikfunktion des Hygrostaten vorübergehend deaktiviert. Diese ist dann wieder aktiv geschaltet, wenn der eingestellte Sollwert des Hygrostaten einmal unterschritten wird.
A1 -Elektro-Anschlusskasten WR 600
A2 - Steuerplatine: Jumper 10 (CO2) nicht gesetzt / Jumper 8 nicht gesetzt
B1 - Raumluftsteuerung RLS 2 F
r.F. - Hygrostat HY 5, siehe Zubehör
W1 - Anschlusskabel 230 VAC
W2 - Steuerleitung für Raumluftsteuerung
W3´ - Anschlusskabel für externen Hygrostat (bauseitig). Anschluss auf Steuerplatine A2 an Klemmen „CO2“, siehe Abbildung.
Stellen Sie den Schaltpunkt am Hygrostaten manuell ein.
Schließen Sie nie einen Hygrostaten und CO2-Sensor gemeinsam an.

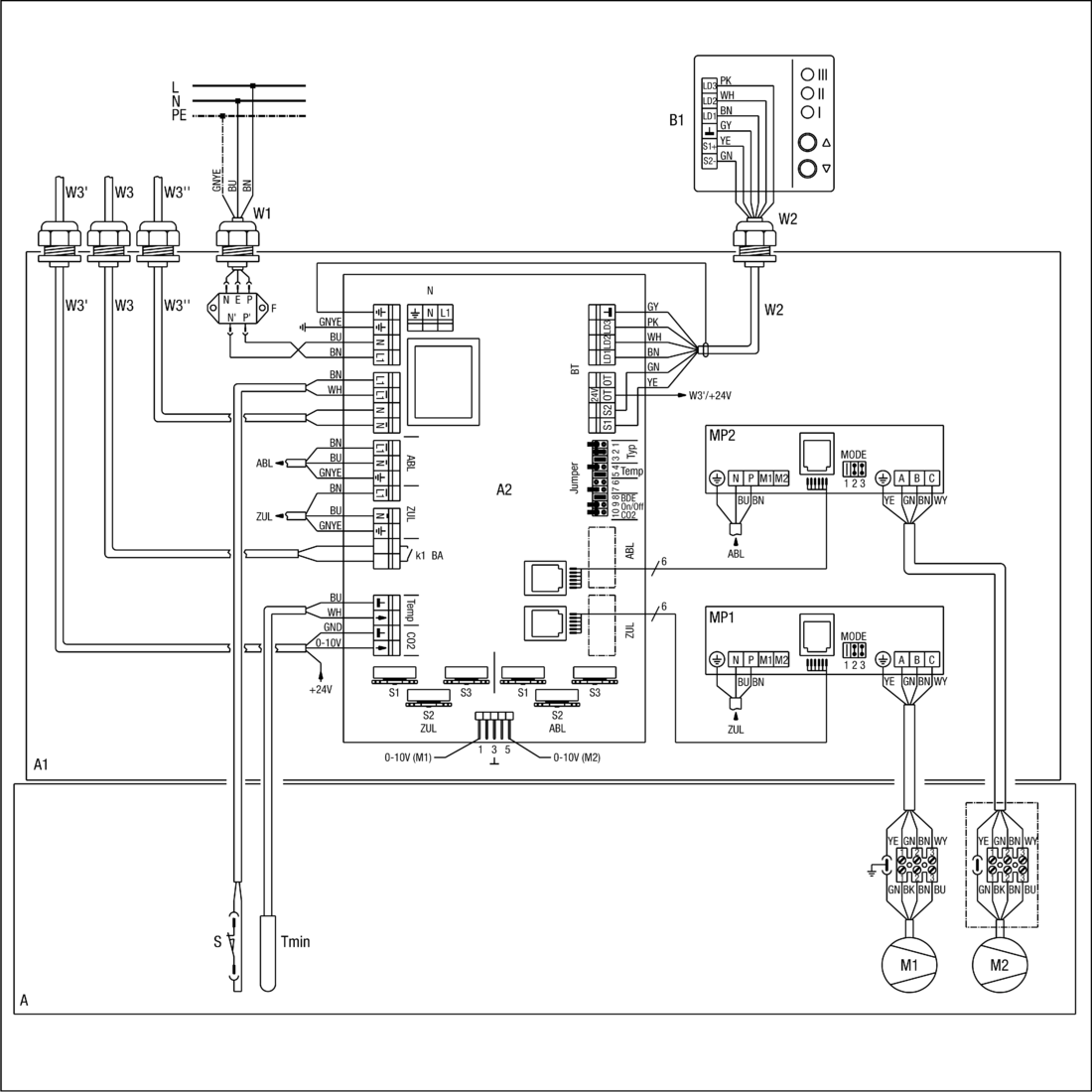

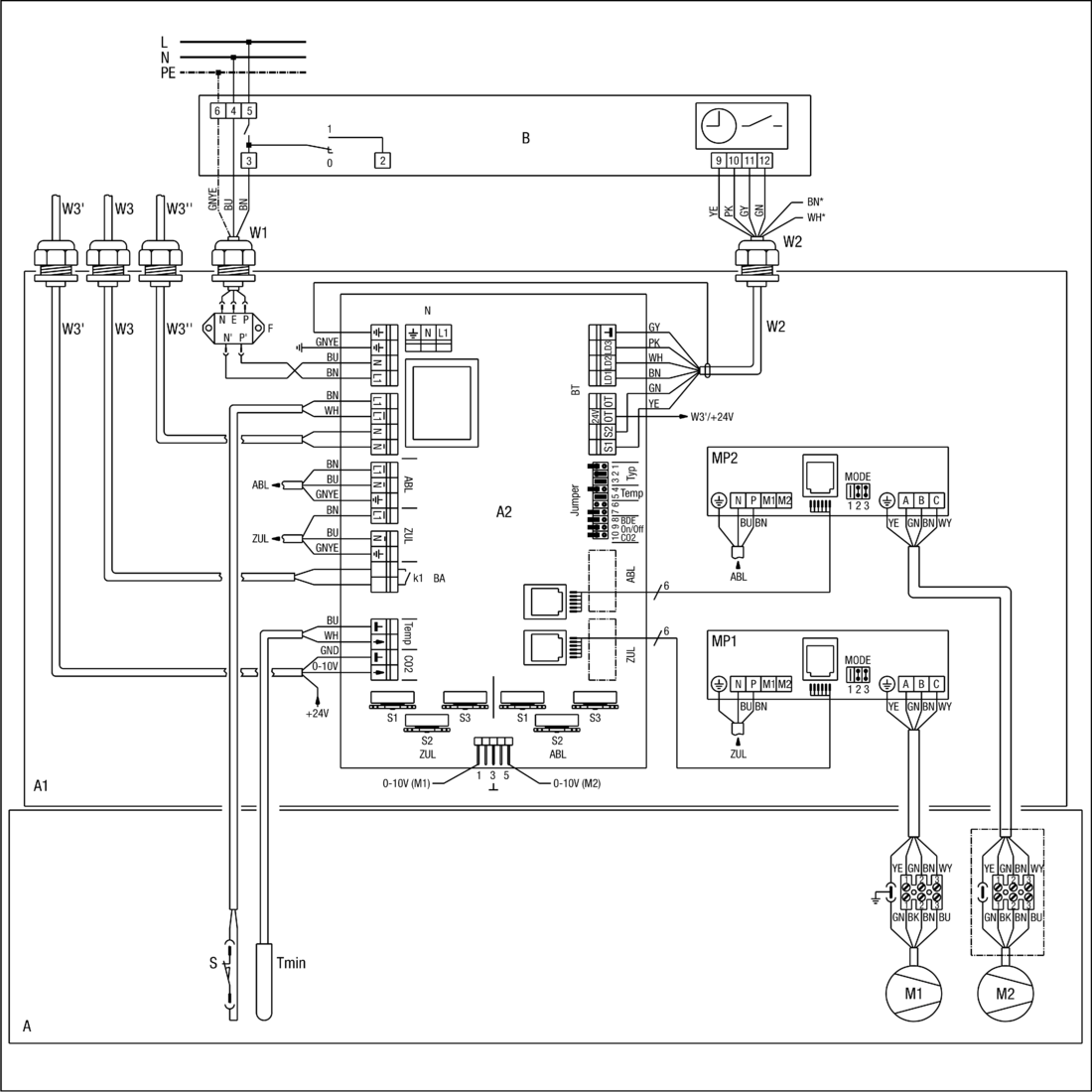

Verdrahtungsplan Lüftungsgerät WR 600 mit Raumluftsteuerung RLS 1 WR
A - Lüftungsgerät WR 600
A1 - Elektro-Anschlusskasten
A2 - Steuerplatine
B/B1 - Raumluftsteuerung
W1 - Anschlusskabel 230 VAC
W2 - Steuerleitung für Raumluftsteuerung
F - Netzfilter
MP1 - Motorplatine 1 für Zuluftventilator
MP2 - Motorplatine 2 für Abluftventilator
M1 - Zuluftventilator
M2 - Abluftventilator
S - Türkontaktschalter: Betätigung durch Frontplatte
Tmin - Frostschutz-Temperaturfühler
Zuluft
S1 (blau) Potentiometer-Stellrad Lüftungsstufe 1
S2 (blau) Potentiometer-Stellrad Lüftungsstufe 2
S3 (blau) Potentiometer-Stellrad Lüftungsstufe 3
Abluft
S1 (rot) Potentiometer-Stellrad Lüftungsstufe 1
S2 (rot) Potentiometer-Stellrad Lüftungsstufe 2
S3 (rot) Potentiometer-Stellrad Lüftungsstufe 3
Jumpereinstellungen
J 1-3 Volumenstrombereich der Potentiometer
J 4-5 Frostschutztemperatur
J 6 Keine Funktion
J 7 Lüftungsstufe 3 wird nach einer Stunde zurückgesetzt
J 8 Raumluftsteuerung (Werkseinstellung RLS 1 WR)
J 9 Ausschalten des Lüftungsgerätes möglich (On/Off aktiv)
J 10 Hygrostatanschluss freigeschaltet
Weitere Anschlussmöglichkeiten
W3/W3´ - Anschlusskabel (bauseitig) für Hygrostat, CO2-Sensor, externe Betriebsanzeige, Thermostat oder Differenzdruckwächter.
k1 - Potentialfreier Relaiskontakt (max. 3 A / 250 VAC, 2 A / 30 VDC). Der Kontakt ist geschlossen, wenn das Lüftungsgerät läuft.
ABL - Abluft
ZUL - Zuluft
N - Netz
BA - Betreibsanzeige
BT- Bedienteil
Verdrahtungsplan Lüftungsgerät WR 600 mit Raumluftsteuerung RLS 2 F
A - Lüftungsgerät WR 600
A1 - Elektro-Anschlusskasten
A2 - Steuerplatine
B/B1 - Raumluftsteuerung
W1 - Anschlusskabel 230 VAC
W2 - Steuerleitung für Raumluftsteuerung
F - Netzfilter
MP1 - Motorplatine 1 für Zuluftventilator
MP2 - Motorplatine 2 für Abluftventilator
M1 - Zuluftventilator
M2 - Abluftventilator
S - Türkontaktschalter: Betätigung durch Frontplatte
Tmin - Frostschutz-Temperaturfühler
Zuluft
S1 (blau) Potentiometer-Stellrad Lüftungsstufe 1
S2 (blau) Potentiometer-Stellrad Lüftungsstufe 2
S3 (blau) Potentiometer-Stellrad Lüftungsstufe 3
Abluft
S1 (rot) Potentiometer-Stellrad Lüftungsstufe 1
S2 (rot) Potentiometer-Stellrad Lüftungsstufe 2
S3 (rot) Potentiometer-Stellrad Lüftungsstufe 3
Jumpereinstellungen
J 1-3 Volumenstrombereich der Potentiometer
J 4-5 Frostschutztemperatur
J 6 Keine Funktion
J 7 Lüftungsstufe 3 wird nach einer Stunde zurückgesetzt
J 8 Raumluftsteuerung (Werkseinstellung RLS 1 WR)
J 9 Ausschalten des Lüftungsgerätes möglich (On/Off aktiv)
J 10 Hygrostatanschluss freigeschaltet
Weitere Anschlussmöglichkeiten
W3/W3´ - Anschlusskabel (bauseitig) für Hygrostat, CO2-Sensor, externe Betriebsanzeige, Thermostat oder Differenzdruckwächter.
k1 - Potentialfreier Relaiskontakt (max. 3 A / 250 VAC, 2 A / 30 VDC). Der Kontakt ist geschlossen, wenn das Lüftungsgerät läuft.
ABL - Abluft
ZUL - Zuluft
N - Netz
BA - Betreibsanzeige
BT- Bedienteil
Lüftungsgerät WR 600 mit Raumluftsteuerung RLS 1 WR und Hygrostat HY 5
Anschluss eines Hygrostaten zur bedarfsgerechten Feuchteabfuhr. Dieser muss einen potentialfreien Schaltausgang besitzen, z. B. Maico Hygrostat HY 5.
Der Hygrostat schaltet das Lüftungsgerät stets in Lüftungsstufe 3, wenn der eingestellte Feuchtewert überschritten wird. Sinkt die Luftfeuchte im Raum, schaltet das Lüftungsgerät in die zuvor gewählte Lüftungsstufe zurück.
Wenn Sie Lüftungsstufe 3 von Hand in Stufe 2 oder 1 zurückschalten, ist die Automatikfunktion des Hygrostaten vorübergehend deaktiviert. Diese ist dann wieder aktiv geschaltet, wenn der eingestellte Sollwert des Hygrostaten einmal unterschritten wird.
A1 - Elektro-Anschlusskasten WR 600
A2 - Steuerplatine: Jumper 10 (CO2) offen
B1 - Raumluftsteuerung RLS 1 WR
r.F. - Hygrostat HY 5, siehe Zubehör
W1 - Anschlusskabel 230 VAC
W2 - Steuerleitung für Raumluftsteuerung
W3´ - Anschlusskabel für externen Hygrostaten (bauseitig). Anschluss auf Steuerplatine A2 an Klemmen „CO2“, siehe Abbildung.
Stellen Sie den Schaltpunkt am Hygrostaten manuell ein.
Schließen Sie nie einen Hygrostaten und CO2-Sensor gemeinsam an.

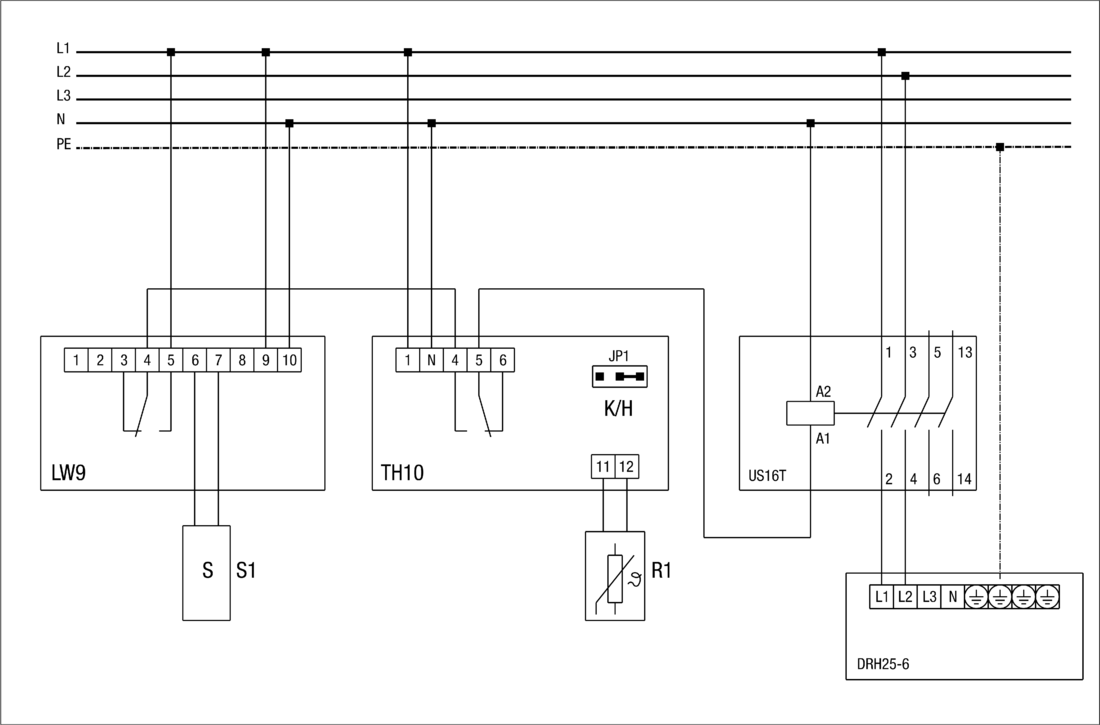

Lüftungsgerät WR 600 mit Raumluftsteuerung RLS 1 WR oder RLS 2 F und Elektro-Lufterhitzer
Wird das Wärmerückgewinnungsgerät in einem Passivhaus installiert, ist ein Heizregister in der Außenluft notwendig, um einen ständigen Luftwechsel zu gewährleisten.
Es wärmt kalte Außenluft vor und hält den Wärmetauscher frostfrei. Die Einschalttemperatur des TH 10 ist auf -3 °C einzustellen.
Bei zu kalter Außenlufttemperatur schaltet die externe Frostschutzheizung des DRH 25-6 ein und gewährleistet einen ununterbrochenen Lüftungsbetrieb.
Die Abschaltdifferenz ist auf 5 K einzustellen. Wahlweise kann die Einschalttemperatur am Einstellrad des TH 10 manuell verändert werden.
Fühler „S1“ des Luftstromwächters ist in Strömungsrichtung min. 30 cm vor dem Elektro-Lufterhitzer zu installieren. Temperaturfühler „R1“ des TH 10 ist in Strömungsrichtung min. 50 cm nach dem Elektro-Lufterhitzer zu installieren.
LW 9 - Luftstromwächter
S1 - Fühler Luftstromwächter vor DRH..
JP1 - Steckbrücke auf Betriebsart „H“ stecken. Relais schaltet mit sinkender Temperatur ein.
TH 10 - Thermostat
R1 - Temperaturfühler nach DRH..
US 16 T - Universalschütz
DRH 25-6 - Elektro-Lufterhitzer
S - Sensor
Zum Schutz des Elektro-Heizregisters vor Verschmutzung wird die Filterbox TFE 25-4 (mit G4-Filter) empfohlen. Bei Einsatz einer Filterbox, kann aus dem Wärmerückgewinnungsgerät der G4-Filter im Außenluftkanal entfernt werden.
Die Frostfreiheit des Wärmetauschers kann mit einem Erdkollektor und Sole-Luft-Wärmetauscher erzielt werden.
Für externes Heizregister, Filterbox, Außenluft- und Fortluftkanal: Zum Schutz vor Kondenswasser sind diese diffusionsdicht zu dämmen.
Downloads / Videos
Reco-Boxx 600 - Downloads / Videos
Vorgänger - Nachfolger
Reco-Boxx 600 - Vorgänger
| Produkttyp | Name | Art.-Nr. | Aktion |
|---|---|---|---|
| Luft-Luft Wärmerückgewinnungs-Zentralgerät | Reco-Boxx Max Nicht mehr lieferbar | 0040.0056 |
Der Merkzettel bietet Ihnen die Möglichkeit Ihre gewünschten Produkte zentral zu sammeln.
Der Merkzettel kann beliebig verändert werden. Sie können die Menge und Position der Produkte ändern, nochmals zur Produktseite wechseln, Produktdatenblätter herunterladen, Positionen löschen sowie Produkte als optional kennzeichnen.
Der Merkzettel kann auf dem lokalen Rechner gespeichert und zu einem späteren Zeitpunkt für weitere Änderungen wieder aufgerufen werden.
Mit dem fertigen Merkzettel können Sie dann die Ausschreibungstexte aller gespeicherten Produkte herunterladen, eine Anfrage erstellen oder Produkte vergleichen.
Auf dieser Webseite werden Technologien wie Cookies oder Reichweitenmessungen (Targeting und Tracking) eingesetzt (Dienste) und damit personenbezogene Daten wie z. B. die IP-Adresse oder Browserinformationen verarbeitet, um unsere Webseite kontinuierlich zu verbessern aber auch um Ihnen personalisierte Inhalte, die Ihren individuellen Interessen entsprechen, anzuzeigen. Natürlich können Sie durch eigene Einstellung auf die Verwendung Einfluss nehmen. Ihre getroffenen Einstellungen werden in einem notwendigen Auswahl-Cookie gespeichert. Mit Ausnahme des oben genannten Auswahlcookies werden technisch nicht wesentliche Cookies und Reichweitenmessungen, nur dann verwendet, wenn Sie dies zuvor mit Ihrem Klick auf "ALLE AKZEPTIEREN UND SCHLIESSEN" erlauben. Einzelheiten und Möglichkeiten zur Individualisierung Ihrer Einwilligung finden Sie unter "Einstellungen Datenschutz".
Hier können Sie verschiedene Kategorien von Diensten oder Cookies auswählen. Durch Aktivieren des entsprechenden "Statistik & Analyse" Kontrollkästchens und mit der Bestätigung "Einstellungen speichern" können Sie der Verwendung für Personalisierungszwecke Ihre informierte Einwilligung erteilen. Unter "Einstellungen Datenschutz" am unteren Ende der Webseite können Sie Ihre Einwilligung und Einstellungen zu den einzelnen Diensten jederzeit mit Wirkung für die Zukunft ändern oder widerrufen.
Notwendige Cookies sind zum Betrieb der Webseite unbedingt erforderlich. Ohne diese Cookies würde die Website nicht zweckmäßig funktionieren.
Diese Cookies und Dienste erfassen und verarbeiten Daten für Statistiken und Analysen und helfen damit diese Webseite für die Nutzerinnen und Nutzer weiter zu verbessern. Es werden dazu Google Analytics und Google Adwords Conversation verwendet. Eine ausführliche Beschreibung finden Sie in unserer Datenschutzerklärung.
