Luft-Luft Wärmerückgewinnungs-Zentralgerät

Reco-Boxx 6000 ZXR-L / EV

Nicht mehr lieferbar
Artikelnummer: 0040.0829
Hersteller: AEREX
Luft-Luft Wärmerückgewinnungs-Zentralgerät mit modulierendem 0-100%-Bypass und Elektro-Vorheizung.

Produktdatenblatt
Reco-Boxx 6000 ZXR-L / EV IM0016068.PNG Luft-Luft Wärmerückgewinnungs-Zentralgerät mit modulierendem 0-100%-Bypass und Elektro-Vorheizung.

Kennlinie

Reco-Boxx 6000 ZXR-L / EV - Kennlinie

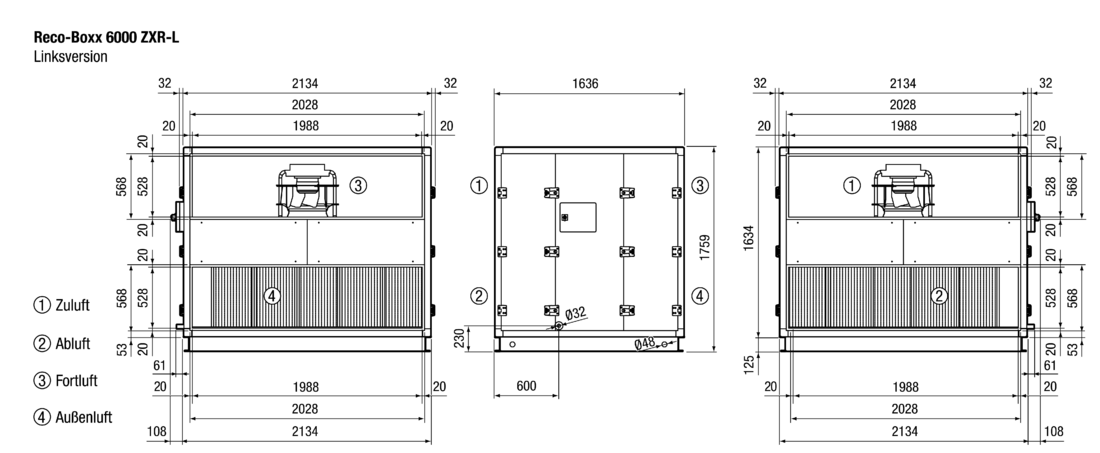

Maßzeichnung

Reco-Boxx 6000 ZXR-L / EV - Maßzeichnung [mm]

Technische Daten

Reco-Boxx 6000 ZXR-L / EV - Technische Daten

Artikel Reco-Boxx 6000 ZXR-L / EV
Ausführung E-Vorheizregister / Linksausführung: Zuluft- und Abluftanschluss links
Fördervolumen 800 m³/h / 6.300 m³/h / Druckkonstanter- oder Volumenstromkonstanter Betrieb möglich
ErP / LOT 6 NRVU, SFP int-Limit 1182 W/(m³/s)
Bemessungsspannung Gerät 400 V/~3/N/PE
Bemessungsspannung EV 400 V/~3/N/PE
Netzfrequenz 50 Hz
Leistungsaufnahme 800 m³/h / 4.000 m³/h / 6.000 m³/h / 150 Pa / 300 Pa / 300 Pa / 304 W / 1.818 W / 3.500 W / 980 Pa / 750 Pa / 330 Pa / 98 % / 93 % / 91 %
IMax Gerät 5,8 A
IMax EV 26,1 A
Netzstecker Gerät CEE, 5-pol., 16 A-6h, Kabellänge: 5 m
Netzstecker EV CEE, 5-pol., 32 A-6h, Kabellänge: 5 m
Schutzart IP 44
Empfohlene Sicherung Gerät C-Automat
Einbauort innen / außen
Material Gehäuse Aluminiumprofile, Stahlblech innen verzinkt, außen pulverbeschichtet. Wärmedämmung: 50 mm.
Farbe ähnlich RAL 9002
Gewicht 625 kg
Filterart Fein- / Feinfilter
Filterklasse ePM10 65% (M5) / ePM2,5 70% (F7)
Anschlussdurchmesser Kondensatablauf DN 32
Kanalmaß 1.985 mm x 525 mm
Flanschbreite 20 mm
Breite 1.636 mm
Höhe 1.759 mm
Tiefe 2.242 mm
Umgebungstemperatur -25 °C bis 40 °C
max. Heizleistung EV (Frostschutz) 18.000 W
Wärmetauscherbauart Kreuz-Gegenstrom
Verpackungseinheit 1 Stück
Sortiment 19
GTIN (EAN) 4045314408292
Artikelnummer 0040.0829
Listenpreis, ohne Mehrwertsteuer auf Anfrage

Zubehör

Reco-Boxx 6000 ZXR-L / EV - Zubehör

Spezielles Zubehör

Produkttyp Name Art.-Nr. Preis*(EUR) Aktion
Regelung SAT MODBUS 0041.0136 auf Anfrage
  • Auf den Merkzettel
Regelung SAT BA/KW 0041.0137 auf Anfrage
  • Auf den Merkzettel
Regelung SAT KNX 0041.0148 auf Anfrage
  • Auf den Merkzettel
Regelung SAT Ethernet Auslaufprodukt 0043.0398 auf Anfrage
  • Auf den Merkzettel
Regelung SAT WiFi Auslaufprodukt 0043.0399 auf Anfrage
  • Auf den Merkzettel
Regelung BACnet Gateway 0041.0155 auf Anfrage
  • Auf den Merkzettel
Stufenschalter PCOM4 0043.0976 auf Anfrage
  • Auf den Merkzettel
Differenzdruckschalter DDS ZXR 0043.1119 auf Anfrage
  • Auf den Merkzettel
Segeltuchstutzen SGTS 525 x 1985 0043.0346 auf Anfrage
  • Auf den Merkzettel
Segeltuchstutzen SGTS-NHKR-6000 ZXR 0043.0436 auf Anfrage
  • Auf den Merkzettel
Rauchschalter AX-ORS 144 K-A 0043.0310 auf Anfrage
  • Auf den Merkzettel
Rauchschalter AX-LRS-01 0043.0311 auf Anfrage
  • Auf den Merkzettel
Rauchschalter AX-LRS-03 0043.0500 auf Anfrage
  • Auf den Merkzettel
LRZ Basis AX-LRZ-01 0043.0332 auf Anfrage
  • Auf den Merkzettel
Prüfaerosol AX-PA 918-5 0043.0333 auf Anfrage
  • Auf den Merkzettel
Differenzdrucktransmitter DDT 500 0043.0597 auf Anfrage
  • Auf den Merkzettel
Unterdrucksiphon AX-USIPH 0043.0699 auf Anfrage
  • Auf den Merkzettel
Siphonbegleitheizung AX-SBH1 0043.0701 auf Anfrage
  • Auf den Merkzettel
Ersatzfilter RB-6000 ZX-GF 0043.0143 auf Anfrage
  • Auf den Merkzettel
Ersatzfilter RB-6000 ZX-FF 0043.0144 auf Anfrage
  • Auf den Merkzettel
Ersatzfilter RB-6000 ZX-M5 0043.0871 auf Anfrage
  • Auf den Merkzettel
Heiz- / Kühlregister NHKR-6000 ZXR-BA Nicht mehr lieferbar 0043.0432 auf Anfrage
  • Auf den Merkzettel
Heiz- / Kühlregister NHKR-6000 ZXR-DX Nicht mehr lieferbar 0043.0433 auf Anfrage
  • Auf den Merkzettel
Regendach RD-6000-ZXR Nicht mehr lieferbar 0043.0443 auf Anfrage
  • Auf den Merkzettel
Ansaughaube ASH-6000-ZXR Nicht mehr lieferbar 0043.0450 auf Anfrage
  • Auf den Merkzettel
Fortlufthaube FLH-6000-ZXR Nicht mehr lieferbar 0043.0457 auf Anfrage
  • Auf den Merkzettel
Außenluftklappe AUM-6000-ZXR Nicht mehr lieferbar 0043.0464 auf Anfrage
  • Auf den Merkzettel
Abluftklappe ABM-6000-ZXR Nicht mehr lieferbar 0043.0471 auf Anfrage
  • Auf den Merkzettel
Fortluftklappe FLM-6000-ZXR Nicht mehr lieferbar 0043.0478 auf Anfrage
  • Auf den Merkzettel
Außenluftklappe AUM-FR-6000-ZXR Nicht mehr lieferbar 0043.0485 auf Anfrage
  • Auf den Merkzettel
Abluftklappe ABM-FR-6000-ZXR Nicht mehr lieferbar 0043.0492 auf Anfrage
  • Auf den Merkzettel
Fortluftklappe FLM-FR-6000-ZXR Nicht mehr lieferbar 0043.0499 auf Anfrage
  • Auf den Merkzettel
Regelung TP-Touch Nicht mehr lieferbar 0041.0154 auf Anfrage
  • Auf den Merkzettel
Differenzdruck Messumformer DDM-Set ZXR Nicht mehr lieferbar 0043.0400 auf Anfrage
  • Auf den Merkzettel

Allgemeines Zubehör

Produktbeschreibung

Produkt-beschreibung

Reco-Boxx 6000 ZXR-L / EV

Kurzinformation

Luft-Luft Wärmerückgewinnungs-Zentralgerät mit modulierendem 0-100%-Bypass und Elektro-Vorheizung.

Produktbeschreibung

Merkmale

  • Hochwertiges Wärmerückgewinnungs-Zentrallüftungsgerät mit Plattenwärmetauscher. Kompakte Bauweise, hocheffiziente, extrem energiesparende EC-High-Tech Gleichstromventilatoren. Wahlweise druck- bzw. volumenstromkonstanter Betrieb oder konstantes Drehmoment möglich. Steckerfertig verdrahtet, inkl. Hauptschalter. Passivhausgeeignet. VDI 6022-konform.
  • Wirkungsgrad des Alu-Gegenstromwärmetauschers: > 90%. Integrierter modulierender 0-100%-Bypass zur freien Kühlung sowie für Frostschutz aktivierbar. Inklusiv Filter F7 (ePM 2,5 70%) für Außenluft und M5 (ePM 10 65%) für Abluft. Geerdetes Gehäuse in Kompaktbauweise aus Aluminiumprofilen und 50 mm wärmegedämmten, doppelwandigen Sandwichelementen, innen verzinkt, außen pulverbeschichtet in RAL 9002.

Steuerung

  • Das zum Betrieb notwendige Steuermodul muss separat bestellt werden!
  • Zur Auswahl stehen:
  • Touch-Bedienteil TP-Touch (4,3 Zoll Display) mit intuitiver Menüführung zur komfortablen Konfiguration, Visualisierung und operativen Kontrolle von einem WRG-Gerät Aerex Reco-Boxx ZXR, ZXA, Flat oder CRB.
    • Interface SAT KNX zur Visualisierung und operativen Kontrolle mittels KNX-Bussystem.
    • Interface SAT MODBUS zur Konfiguration, Visualisierung und operativen Kontrolle mittels MODBUS RTU Protokoll.
    • Interface SAT ETHERNET (LAN) zur Konfiguration, Visualisierung und operativen Kontrolle mittels MODBUS TCP/IP-Protokoll.
    • Interface SAT WiFi (W-LAN) zur Konfiguration, Visualisierung und operativen Kontrolle mittels MODBUS TCP/IP-Protokoll.
  • HINWEIS: Bei volumenstromkonstantem Betrieb (CA-, LS-Modus) und zur Ermittlung des Volumenstromes im druckkonstanten Betrieb (CPs-Modus) ist das Differenzdruck-Messumformer-Set DDM-Set (Art.-Nr. 0043.0400) zwingend erforderlich.
  • Bei druckkonstantem Betrieb ist zusätzlich ein bzw. bei getrennter Zu-/Abluftregelung zwei Drucksensor(en) z.B. DDT 500 (Art.-Nr. 0043.0597) notwendig.

Technische Ausstattung:

  • Kreuz-Gegenstromwärmetauscher mit bis zu 96 % Wirkungsgrad aus seewasserbeständigem Aluminium, temperaturbeständig zwischen - 30 °C und + 100 °C.
  • Gleichstrom-Hochleistungs-Radialventilatoren mit rückwärts gekrümmten Laufradschaufeln, einseitig saugend mit Direktantrieb, wartungsfreien Kugellagern mit Langzeitschmierung, elektronisch kommutierend mit wahlweiser volumenstrom- oder druckkonstanter Kennlinie oder konstantem Drehmoment ausgeführt. 2D-Radiallaufrad mit Umlaufdiffusor und strömungsoptimierter Einströmdüse mit Messstutzen aufgebaut auf einen elektronisch kommutierten EC-Außenläufermotor mit integrierter Elektronik. Komplette Ventilatoreinheit statisch und dynamisch ausgewuchtet gemäß DIN/ISO 140. Für druckkonstanten Betrieb ist ein externer Drucksensor (Aerex DDT 500) notwendig.
  • Nutzerunabhängiger Betrieb über externe Führungsgröße (0 - 10 V Signal, z.B. CO2-Sensor) möglich.
  • Gehäuse in Kompaktbauweise aus Aluminiumprofilen und 50 mm wärmegedämmten, doppelwandigen Sandwichelementen mit leicht zu entfernender Schutzfolie für Transport und Montage, innen verzinkt, außen pulverbeschichtet. Mineralfaserdämmung (50 kg/m³) nach DIN 4102 A1 für beste Schall- und Wärmedämmung.
  • Klassifikation nach EN1886:
  • Mechanische Festigkeitsklasse des Gehäuses: D1
  • Wärmedurchgangskoeffizient für das Gehäuse(U) : Klasse: T3
  • Wärmebrückenklasse (Kb): TB2
  • Luft-Leckagen durch das Gehäuse (Zuluft und Abluft): L2
  • Luft-Leckagen beim Filter (Zuluft und Abluft): F9
  • Revisionstüren zur Wartung vollflächig nach außen öffenbar mit umlaufender, dauerelastischer Dichtung und abschließbaren Dreh-Knebelverschlüssen.
  • Ausführung Anschlussstutzen: eckig. Passende Original-Segeltuchstutzen sind separat zu bestellen.
  • Filterkonzept: Außenluft:Plissee-Feinfilter F7, Abluft: Plissee-Feinfilter M5 im komfortablen geräteintegrierten Einschubrahmen.
  • Filterüberwachung über Zeitintervall (frei programmierbar) oder im CA- und LS-Modus über programmierbare Filterdruckerhöhung.
  • Integrierte automatisch modulierende 0-100 %-Bypassklappe zur freien Kühlung und für Frostschutz aktivierbar. Freie Kühlung (Sommerbetrieb): modulierend auf Solltemperatur aktivierbar, temperatur- oder zeitgesteuert oder über ext. Kontakt schaltbar. Frostschutz: modulierend zur wirkungsvollen Frostfreihaltung des Wärmetauschers auf Soll-Fortlufttemperatur. Hinweis: nur in Verbindung mit Nachheizregister für komfortable Zulufttemperatur aktivieren. Dichtschließend.
  • Edelstahlkondensatwanne nach VDI 6022 mit allseitigem Gefälle, beiliegender saugseitiger Siphon.
  • Integrierte Frostschutzautomatik.
  • Aktivierbarer Feueralarm (NO/NC) bei Anschluss von externen Brandschutzklappen (BSK) / Rauchgasmelder / Brandmeldesystem (BMS): Vorrangschaltung Sofortstopp oder -start des Zuluft- und / oder Fortluftventilators.
  • Ansteuerung mittels GLT/ MSR- oder Bussystem über digitale 0-10 V Eingänge.
  • Optional Regelung mittels MODBUS RTU bzw. MODBUS TCP/IP-Protokoll oder KNX. Monitoring über bauseitigen MODBUS- oder KNX-Master. Als Schnittstelle dient das Interface SAT MODBUS oder SAT KNX oder SAT ETHERNET oder SAT WiFi (optionales Zubehör).
  • Ausführung für Innenaufstellung.
  • Ausführung für Außenaufstellung mit optionalem Zubehör wie Wetterschutzdach, Ansaug- bzw. Fortlufthaube und motorischen Jalousieklappen möglich.

  • Optionale Ausstattungsmöglichkeiten:
    • Elektro-Vorheizregister [EV]
    • Elektro-Nachheizregister [EN]
    • Wassernachheizregister [WN]
    • Außenluftklappe, motorisch [AUM]; motorisch mit Federrücklauf [AUM-FR]
    • Abluftklappe, motorisch [ABM]; motorisch mit Federrücklauf [AUM-FR]
    • Fortluftklappe, motorisch [FLM]; motorisch mit Federrücklauf [FLM-FR]
    • Regendach für Außenaufstellung [RD]
    • Ansaughaube mit Schutzgitter [ASH]
    • Fortlufthaube mit Schutzgitter [FLH]
    • Externe Heiz- oder Kühlregister [HKR]

  • Die Reco-Boxx Modellreihe ZXR wird mit CEE-Stecker steckerfertig komplett verkabelt und geerdet mit der Regelung (Hauptregelplatine / CTR-i/o-Modul) und Hauptschalter/Reparaturschalter stückgeprüft ausgeliefert. Dies schließt alle notwendigen Teile wie Temperaturfühler, Ventilatoren, Controller, Hauptschalter, Antrieb der Bypass-Klappe sowie die optionalen Heizregister für Elektro-Vorheizung (EV), Elektro-Nachheizung (EN) und Wasser- / Luft-Nachheizung (WN) sowie optionale motorische Absperrklappen ein. Lediglich das zur Bedienung notwendige Steuermodul z.B. Touchpanel TP-Touch, Interface SAT KNX, Interface SAT MODBUS, Interface SAT ETHERNET oder INTERFACE SAT WiFi (optionales Zubehör) und im druckkonstanten Betrieb ein bzw. zwei notwendige(r) externe(r) Drucksensor(en) (z. B. Aerex DDT 500) muss vom Fachpersonal am gewünschten Ort montiert und verdrahtet werden.

Spezifikationen des integrierten Controllers (CTR-i/o-Modul):

  • CTR-i/o-Modul - Ein-/Ausgabeeinheit mit Controller / Regelung, an der Vorderseite des Lüftungsgerätes montiert, werkseitig vorverdrahtet und mit Grundfunktionen zum Sofortstart vorprogrammiert. Alle noch notwendigen Anschlüsse für Steuermodule und SAT-Relais sind an dieser Einheit anzuschließen.
  • Überwachung und Steuerung der Ventilatoren in Mode CA (constant airflow), CP (constant pressure), LS (0 - 10 Volt z. B. MSR/GLT oder Sensoren) oder TQ (constant torque).
  • Timerfunktion mit Wochen und Jahresprogramm.
  • Automatische Regelung der 0-100% Bypass-Klappe über Temperatur, Zeit oder Kontakt.
  • Frostschutzautomatik.
  • Überwachung und Steuerung von optional integrierten Heizregistern (EV/EN/WN).
  • Öffnen und Schließen von optionalen Jalousieklappen (AUM / ABM / FLM) und Nachlauf bei Elektro-Heizregistern.
  • Boosterfunktion (Vorrangschaltung für höheren Volumenstrom).
  • Konstanttemperaturregelung von maximal 2 externen Wärmetauschern (PWW mit Heiz- und / oder Kühlfunktion oder Elektroheizregister) mittels optionalen Zusatzrelais SAT BA/KW.
  • Anzeigen aktueller Werte (Volumenstrom, Druck, Temperatur, Kontaktbelegung, Timerprogrammierung), Service- und Filterwechsel.
  • Alarm- und Störungsmeldungen sowie 0-10 V Ausgangssignal für Volumenstrom oder Druck.
  • 24 VDC Ausgang, max. 1A.
  • Anlagenhauptschalter/Reparaturschalter zur allpoligen Trennung vom Netz.
  • 5 m Anschlusskabel mit CEE-Stecker.

Elektro-Vorheizregister [EV]

  • Ein Elektro-Vorheizregister EV verhindert die Einfriergefahr des Wärmetauschers bei niedrigen Außentemperaturen. Das Elektro-Vorheizregister EV ist fertig verdrahtet mit einer Regelung in der Reco-Boxx ZXR integriert. Das Einfrierrisiko des Wärmetauschers wird bis ca. – 20°C Außentemperatur (in Abhängigkeit der Luftmenge) wirkungsvoll verhindert, so dass ein balancierter Betrieb gewährleistet ist. Der integrierte Einfrierschutz wird erst bei Einfriergefahr aktiv und drosselt den Zuluft- und Abluftvolumenstrom balanciert in Abhängigkeit der Fortlufttemperatur. Diese Frostschutzstrategie ermöglicht den Einsatz der Geräte auch in Passivhäusern.
