Abluftventilator, Zentralgerät
Uni-Box R-150-S2
Nicht mehr lieferbarHersteller: AEREX
Sehr leiser zentraler Abluftventilator für Abluftanlagen mit Außenluftdurchlässen. Ideal für kleinere... mehr Info
Produktdatenblatt

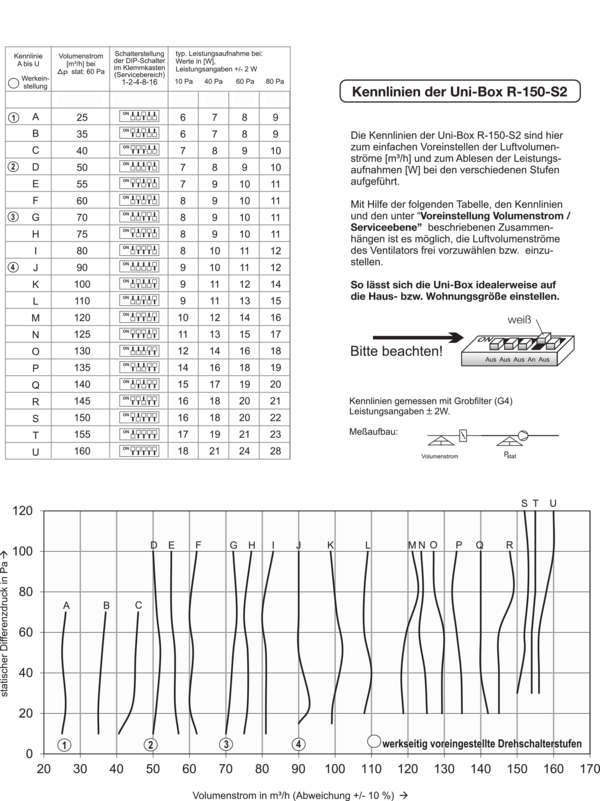

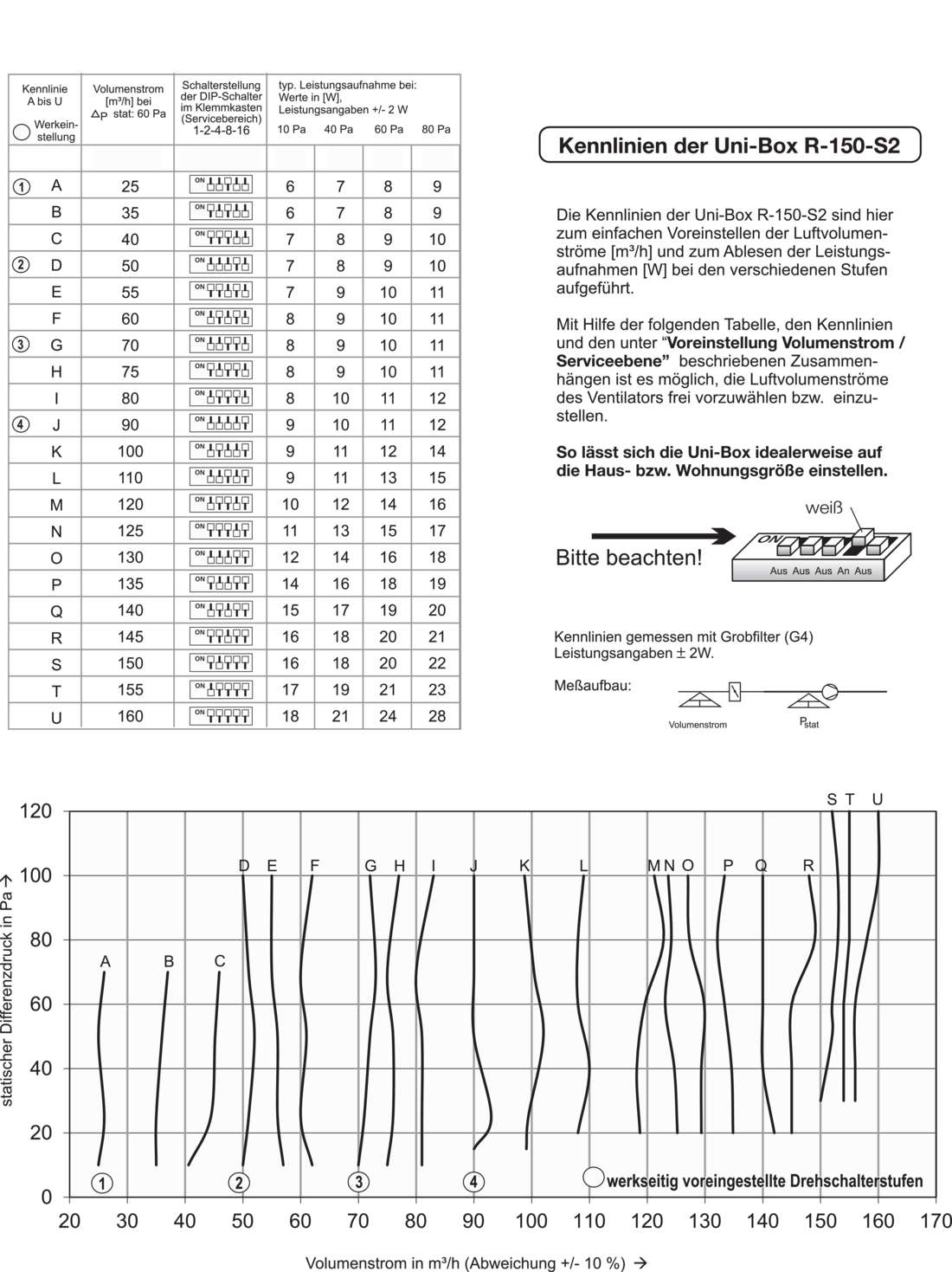

Kennlinie
Maßzeichnung
Uni-Box R-150-S2 - Maßzeichnung [mm]
Technische Daten
Uni-Box R-150-S2 - Technische Daten
Zubehör
Uni-Box R-150-S2 - Zubehör
Spezielles Zubehör
| Produkttyp | Name | Art.-Nr. | Preis*(EUR) | Aktion |
|---|---|---|---|---|
| Befestigungssatz | BSUB 1 Auslaufprodukt | 0041.0131 | auf Anfrage | |
| Feuchte- und Temperaturfühler | RFS-W | 0043.0716 | auf Anfrage | |
| Spezial-Rohrmuffe | F560-160 Auslaufprodukt | 0045.0033 | auf Anfrage | |
| Ersatzfilter | ZL4-112-3 | 0043.0070 | auf Anfrage | |
| Bedienteil | UBBT-02 Nicht mehr lieferbar | 0041.0152 | auf Anfrage |
Allgemeines Zubehör
Produktbeschreibung
Produkt-beschreibung
Uni-Box R-150-S2
Kurzinformation
Sehr leiser zentraler Abluftventilator für Abluftanlagen mit Außenluftdurchlässen. Ideal für kleinere Wohneinheiten.Produktbeschreibung
- Zentraler Abluftventilator für Wohnungslüftungsanlagen in Niedrigenergiehäusern.
- Die Uni-Box R-150-S2 (Small) ist ideal für kleinere Wohneinheiten, da sie mit einem kleineren Luftmengebereich ab 25 m³/h betrieben werden kann. Sie ist als zentraler Abluftventilator mit elektronischer Konstantvolumenstromregelung und energiesparendem EC-Motor sowie Filterwechselkontrollanzeige für den Einsatz in Wohnungslüftungsanlagen in Verbindung mit Außenluftdurchlässen nach DIN 1946/6 abgestimmt.
- Der Volumenstrom für die Betriebsstufen 1-4 lässt sich von 25 m³/h bis 160 m³/h in 21 Stufen über DIP-Schalter individuell voreinstellen.
- Der Vorteil gegenüber konventionellen Box- oder Rohrventilatoren ist die extrem niedrige elektrische Leistungsaufnahme, die elektronische Konstantvolumenstromregelung und der leise Betrieb.
- Das Gehäuse aus verzinktem Stahlblech hat zwei Anschlussstutzen DN 160 mm (Nippelmaß) mit doppelter Gummilippendichtung. Der Lüftermotor wird von einem integrierten Grobfilter G4 geschützt, der als Erstausstattung im Lieferumfang enthalten ist. Die Filterwechselanzeige wird mittels Druckdifferenzmessung über eine integrierte Druckmessdose bei verschmutztem Filter aktiviert. Eine Leuchtdiode zeigt den Filterwechsel am Bedienteil an. Anschlussmöglichkeit für bis zu 3 Sensoren mit 0–10 V Ausgangssignal und möglicher 24 V Spannungsversorgung über den Klemmkasten UBKK-02 ist vorhanden. Zusätzlich ist ein Relais zur externen Außerbetriebsetzung bei gleichzeitigem Betrieb mit raumluftabhängigen Feuerstätten integriert.
- Das zum Betrieb notwendige Bedienteil UBBT-02 (Art.Nr. 0041.0152 muss separat bestellt werden).
Hinweis:
- Zur Klassifizierung des Gesamtabluftsystems muss beim Energieeffizienzlabel (ErP-Label) wie folgt unterschieden werden:
- ohne Raumsensor oder mit einem Raumsensor Label Klasse E
- mit zwei oder mehr Raumsensoren Label Klasse B

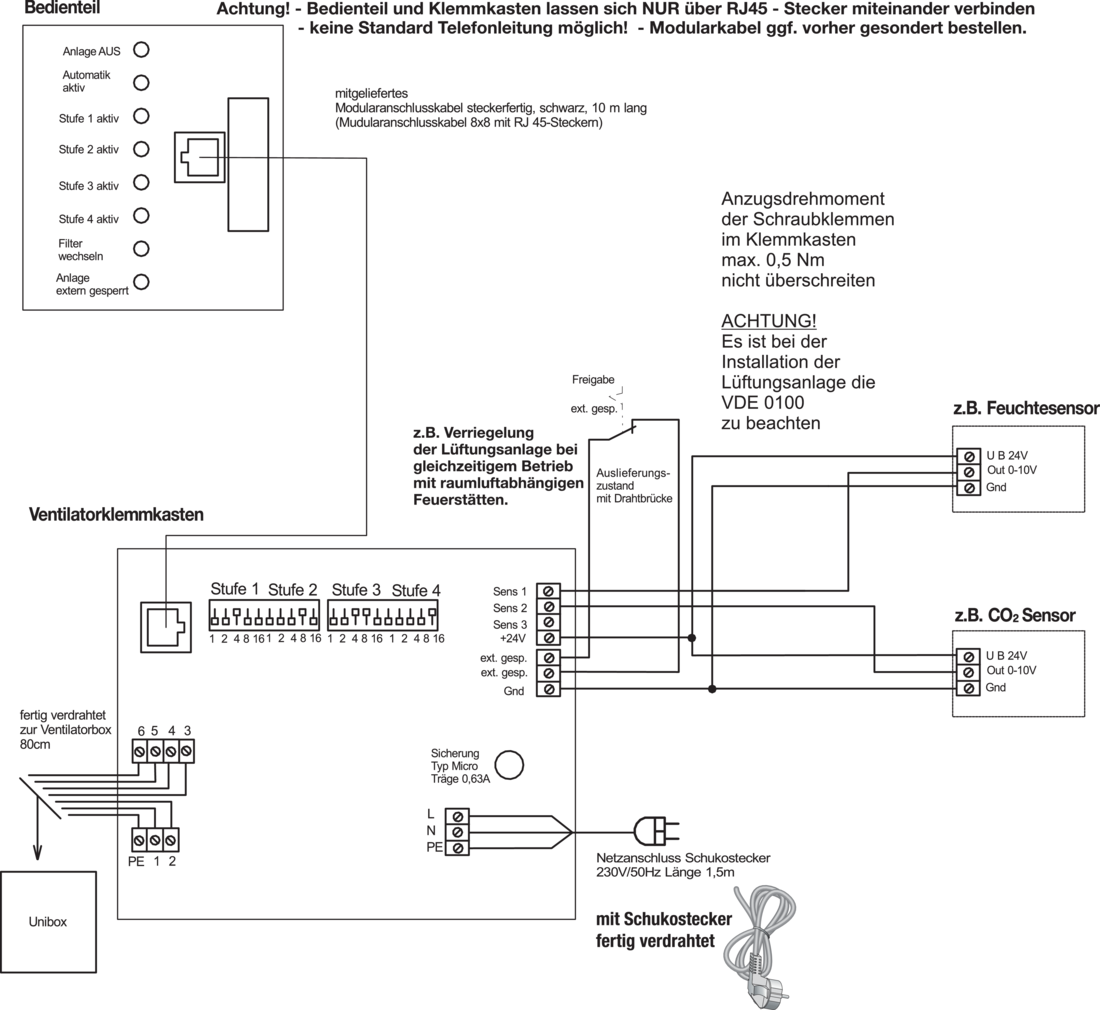

Schaltbilder
Uni-Box R-150-S2 - Schaltbilder
Downloads / Videos
Uni-Box R-150-S2 - Downloads / Videos
Vorgänger - Nachfolger
Uni-Box R-150-S2 - Vorgänger
| Produkttyp | Name | Art.-Nr. | Aktion |
|---|---|---|---|
| Abluftventilator, Zentralgerät | Uni-Box R-300-S Nicht mehr lieferbar | 0041.0033 |
