Abluftventilator, Zentralgerät

Uni-Box R-300-02

Artikelnummer: 0041.0034
Hersteller: AEREX
Sehr leiser zentraler Abluftventilator für Abluftanlagen mit Außenluftdurchlässen. Für den Betrieb ist das... mehr Info
Uni-Box R-300-02 IM0010087.PNG Sehr leiser zentraler Abluftventilator für Abluftanlagen mit Außenluftdurchlässen. Für den Betrieb ist das Bedienteil UBBT-02 erforderlich. Einsatzort: Niedrigenergiehäuser

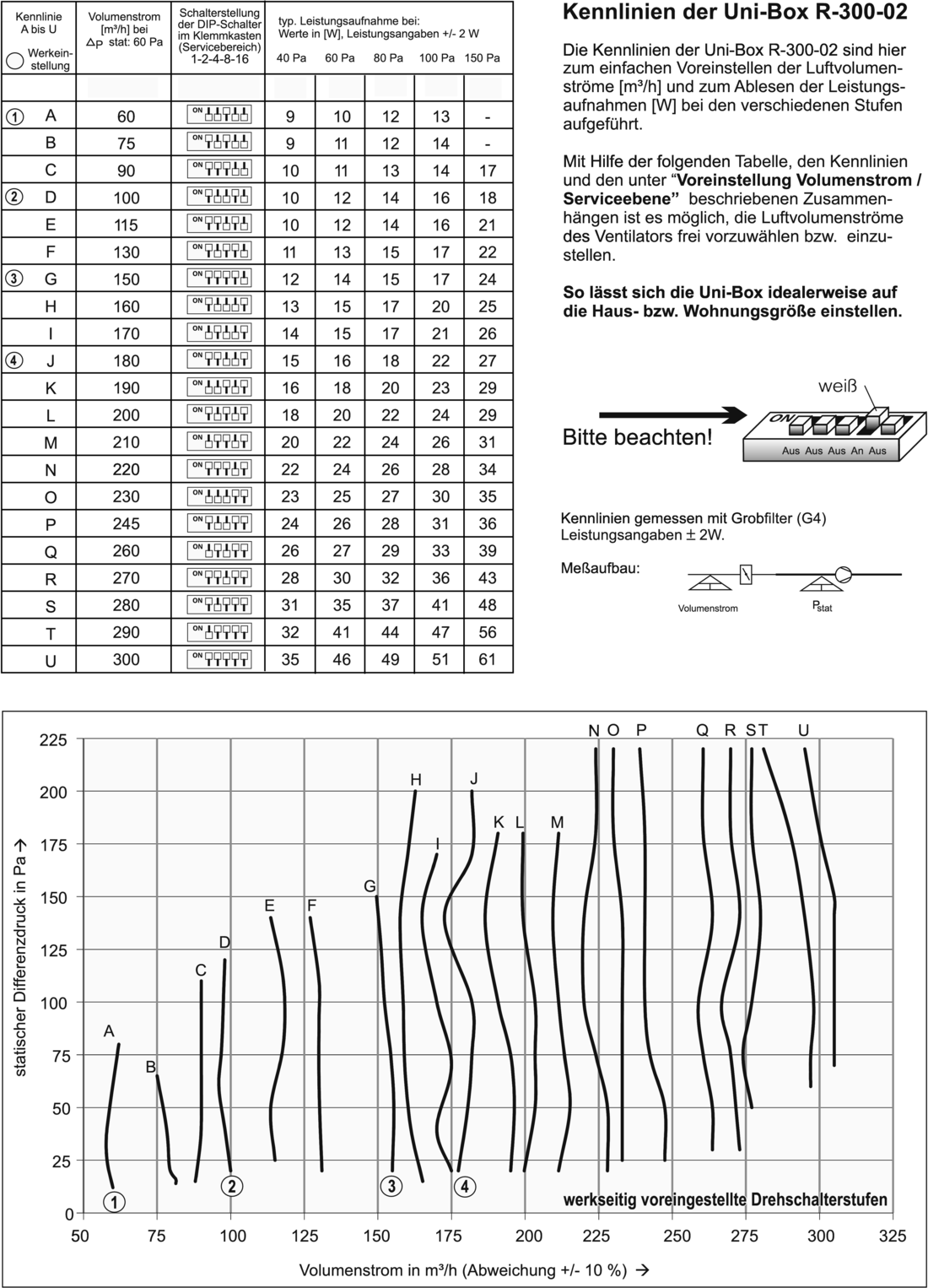

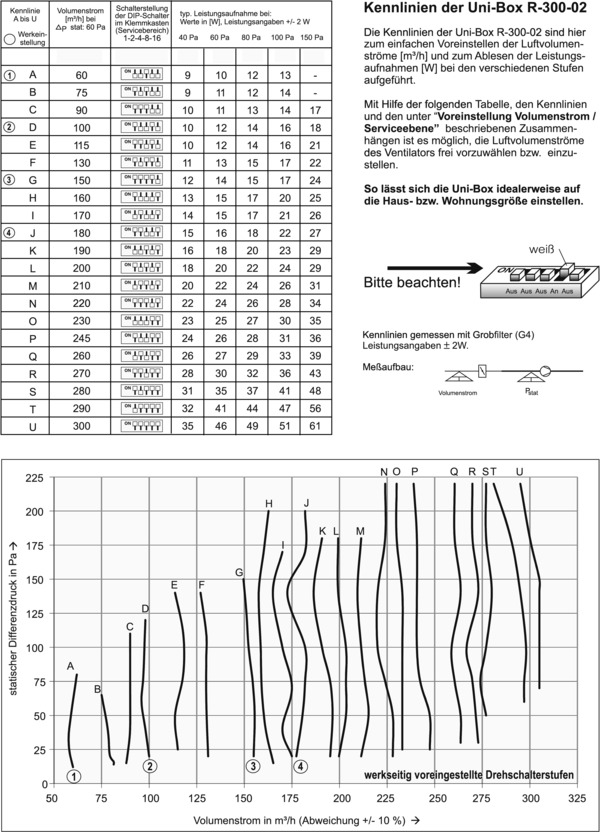

Kennlinie

Maßzeichnung

Technische Daten

Uni-Box R-300-02 - Technische Daten

Artikel Uni-Box R-300-02
Fördervolumen 60 m³/h / 290 m³/h
Bemessungsspannung 230 V
Netzfrequenz 50 Hz
Maximale Leistungsaufnahme 9 W / 40 W / 80 W
Schutzart IP 40
Einbauort innen
Material Gehäuse Stahlblech, verzinkt
Filterart Staubfilter
Filterklasse G4
Anschlussdurchmesser 160 mm
Breite 560 mm
Höhe 215 mm
Tiefe 340 mm
Verpackungseinheit 1 Stück
Sortiment 14
GTIN (EAN) 4045314410349
Artikelnummer 0041.0034
Listenpreis, ohne Mehrwertsteuer auf Anfrage

Zubehör

Uni-Box R-300-02 - Zubehör

Spezielles Zubehör

Produkttyp Name Art.-Nr. Preis*(EUR) Aktion
Befestigungssatz BSUB 1 0041.0131 auf Anfrage
  • Auf den Merkzettel
Bedienteil UBBT-02 0041.0152 auf Anfrage
  • Auf den Merkzettel
Hygrostat RFS-W 0043.0716 auf Anfrage
  • Auf den Merkzettel
CO2-Sensor SKD 0043.0576 auf Anfrage
  • Auf den Merkzettel
Telefonie-Schalldämpfer (Nippelmaß) SLFA50-160-1000 0045.0019 auf Anfrage
  • Auf den Merkzettel
Spezial-Rohrmuffe F560-160 0045.0033 auf Anfrage
  • Auf den Merkzettel
Filter ZL4-112-3 0043.0070 auf Anfrage
  • Auf den Merkzettel
  • In den Warenkorb

Allgemeines Zubehör

Produkttyp Name Art.-Nr. Preis*(EUR) Aktion
Abluftventil Abluftventile - - -
Zu- und Abluftventil Zuluft- und Abluftventile - Architektonisch - - -
AEREX-o-Flex-Lüftungsrohrsystem, rund Rohrsystem AEREX-o-Flex AF - - -
AEREX ISOForm-Lüftungsrohrsystem, wärmegedämmt Isoliertes Rohr ISOForm - - -
Wickelfalzrohr Wickelfalzrohr - - -
Wandventil (ALD), Komplettpaket Fresh 90 / Fresh 100 Thermo - - -
Fensterventil (ALD), Komplettpaket Fresh Fensterventile - - -
Luftqualitätsregler EAQ 10/3 0043.0829 auf Anfrage
  • Auf den Merkzettel
Hygrostat RFS-WD 0043.0717 auf Anfrage
  • Auf den Merkzettel
Hygrostat RFS-E 0043.0718 auf Anfrage
  • Auf den Merkzettel
CO2- und Feuchte-Sensor CFW 0043.0306 auf Anfrage
  • Auf den Merkzettel
Dachhaube MVDA-125 0044.0052 auf Anfrage
  • Auf den Merkzettel
Dachhaube MVDA-160 0044.0054 auf Anfrage
  • Auf den Merkzettel
Dachhaube MVP-125 0044.0057 auf Anfrage
  • Auf den Merkzettel
Dachhaube MVP-160 0044.0058 auf Anfrage
  • Auf den Merkzettel
Dachhaube MVDA-125-FK 0044.0059 auf Anfrage
  • Auf den Merkzettel
Dachhaube MVDA-160-FK 0044.0061 auf Anfrage
  • Auf den Merkzettel
Dachhaube MVP-125-FK 0044.0064 auf Anfrage
  • Auf den Merkzettel
Dachhaube MVP-160-FK 0044.0065 auf Anfrage
  • Auf den Merkzettel
Dachhaube MVDA-125-FW 0044.0066 auf Anfrage
  • Auf den Merkzettel
Dachhaube MVDA-160-FW 0044.0068 auf Anfrage
  • Auf den Merkzettel
Dachhaube MVP-125-FW 0044.0071 auf Anfrage
  • Auf den Merkzettel
Dachhaube MVP-160-FW 0044.0072 auf Anfrage
  • Auf den Merkzettel
Wandstutzen AW-FL-160-E 0044.0301 auf Anfrage
  • Auf den Merkzettel
Wandstutzen AW-FL-160-W 0044.0307 auf Anfrage
  • Auf den Merkzettel

Produktbeschreibung

Produkt-beschreibung

Uni-Box R-300-02

Kurzinformation

Sehr leiser zentraler Abluftventilator für Abluftanlagen mit Außenluftdurchlässen. Für den Betrieb ist das Bedienteil UBBT-02 erforderlich. Einsatzort: Niedrigenergiehäuser

Produktbeschreibung

  • Zentraler Abluftventilator für Wohnungslüftungsanlagen in Niedrigenergiehäusern.
  • Die Uni-Box R-300-02 ist als zentraler Abluftventilator mit elektronischer Konstantvolumenstromregelung und energiesparendem EC-Motor sowie Filterwechselkontrollanzeige für den Einsatz in Wohnungslüftungsanlagen in Verbindung mit Außenluftdurchlässen nach DIN 1946/6 abgestimmt.
  • Der Volumenstrom für die Betriebsstufen 1-4 lässt sich von 60 m³/h bis 300 m³/h in 21 Stufen über DIP-Schalter individuell voreinstellen.
  • Der Vorteil gegenüber konventionellen Box- oder Rohrventilatoren ist die extrem niedrige elektrische Leistungsaufnahme, die elektronische Konstantvolumenstromregelung und der leise Betrieb.
  • Das Gehäuse aus verzinktem Stahlblech hat zwei Anschlussstutzen DN 160 mm (Nippelmaß) mit doppelter Gummilippendichtung. Der Lüftermotor wird von einem integrierten Grobfilter G4 geschützt, der als Erstausstattung im Lieferumfang enthalten ist. Die Filterwechselanzeige wird mittels Druckdifferenzmessung über eine integrierte Druckmessdose bei verschmutztem Filter aktiviert. Eine Leuchtdiode zeigt den Filterwechsel am Bedienteil an. Anschlussmöglichkeit für bis zu 3 Sensoren mit 0–10 V Ausgangssignal und möglicher 24 V Spannungsversorgung über den Klemmkasten UBKK-02 ist vorhanden. Zusätzlich ist ein Relais zur externen Außerbetriebsetzung bei gleichzeitigem Betrieb mit raumluftabhängigen Feuerstätten integriert.
  • Das zum Betrieb notwendige Bedienteil UBBT-02 (Art.Nr. 0041.0152 muss separat bestellt werden).

Hinweis:

  • Zur Klassifizierung des Gesamtabluftsystems muss beim Energieeffizienzlabel (ErP-Label) wie folgt unterschieden werden:
    • ohne Raumsensor oder mit einem Raumsensor Label Klasse E
    • mit zwei oder mehr Raumsensoren Label Klasse B

Inhaltsverzeichnis

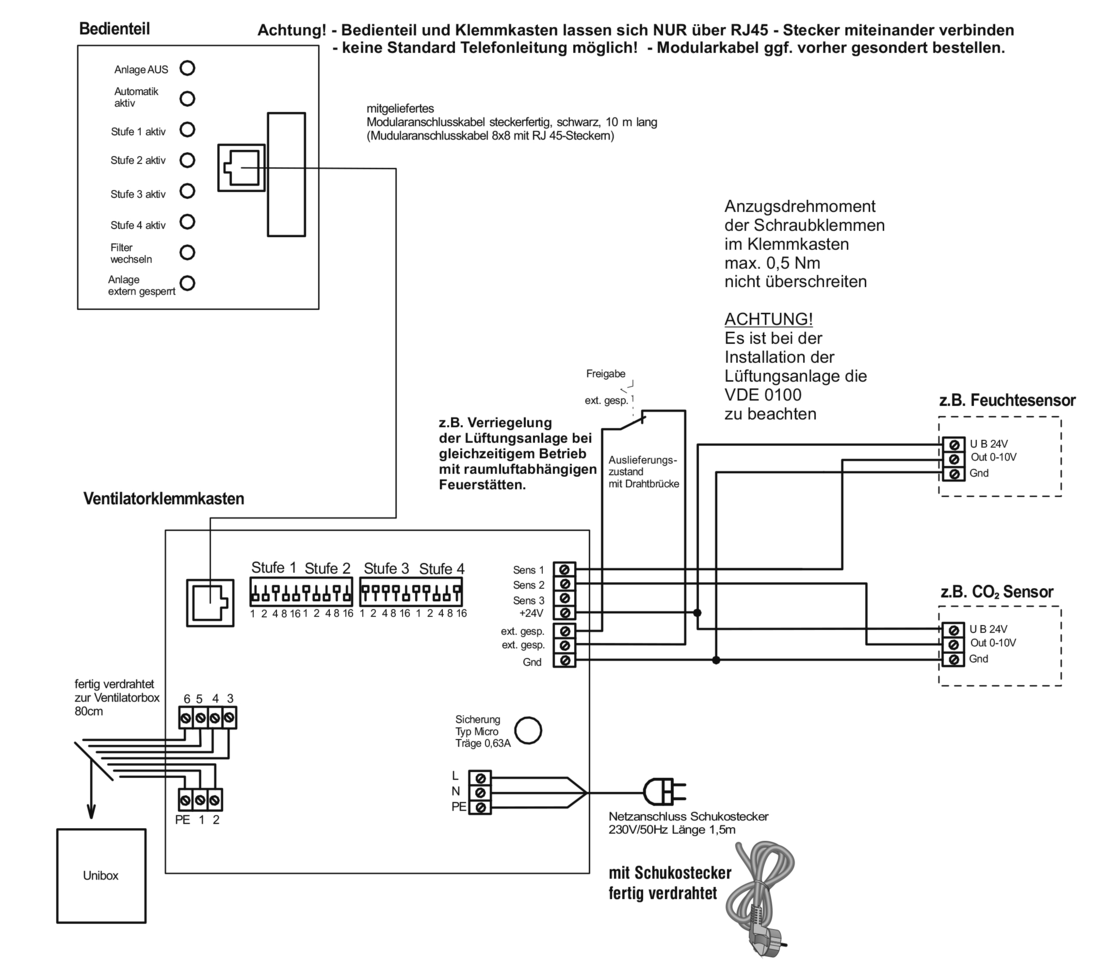

Schaltbilder
