Wandventil (ALD), Komplettpaket

ZLV-80 dBplus K-Set

Artikelnummer: 0047.0185
Hersteller: AEREX
AEREX ZLV-80 dBplus ist ein schallgedämmter Außenwandluftdurchlass nach DIN 1946 Teil 6. Bestehend aus... mehr Info

Produktdatenblatt
ZLV-80 dBplus K-Set IM0018653.PNG AEREX ZLV-80 dBplus ist ein schallgedämmter Außenwandluftdurchlass nach DIN 1946 Teil 6. Bestehend aus Innenteil, Standardfilter, Schalldämmrohr, Schutzrohr, Außengitter in Kunststoff weiß.

Kennlinie

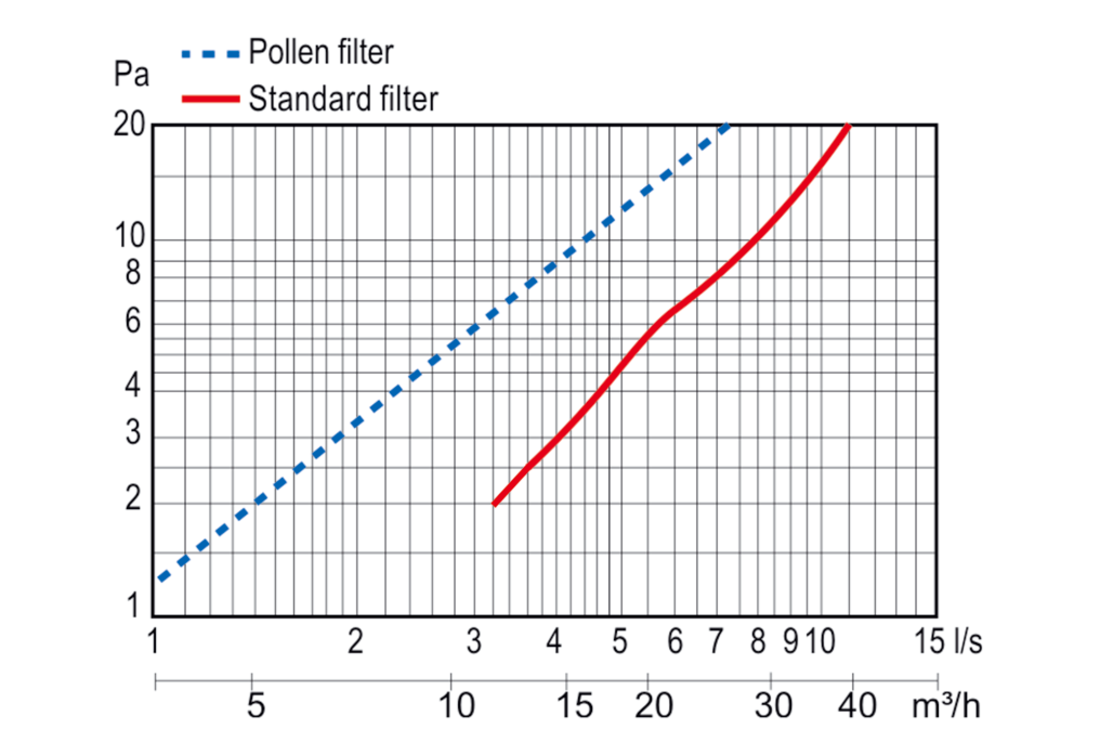

ZLV-80 dBplus K-Set - Kennlinie

ZLV-80 dBplus K-Set - Kennlinie

Maßzeichnung

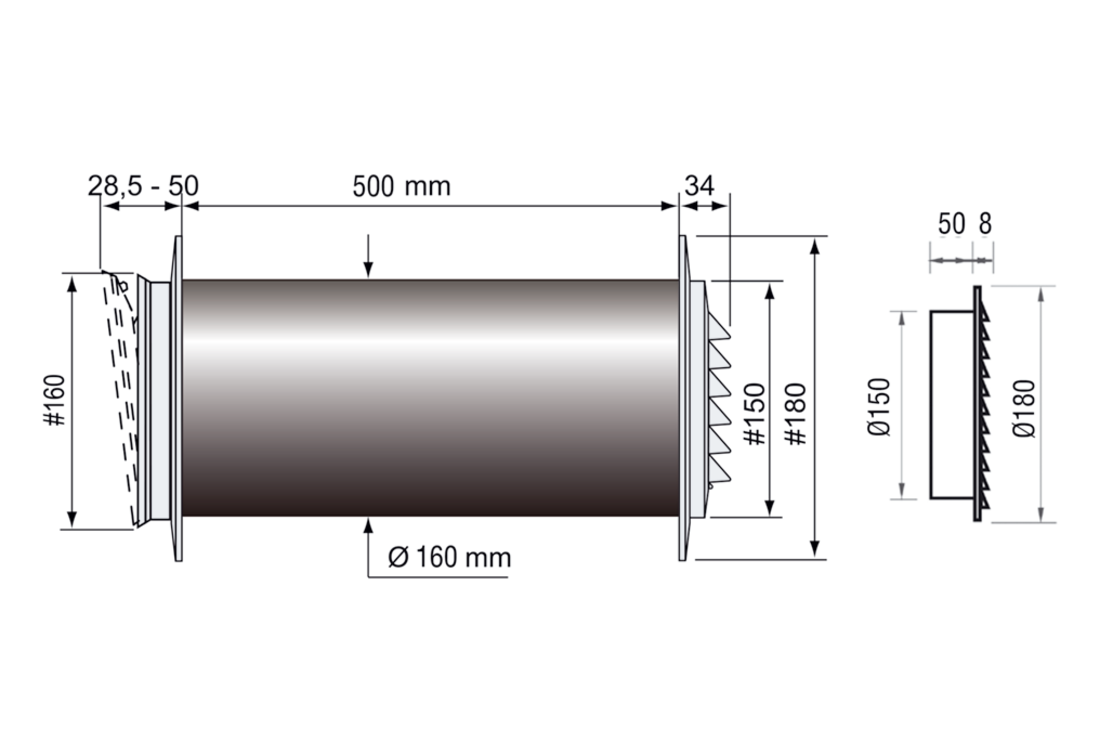

ZLV-80 dBplus K-Set - Maßzeichnung [mm]

Technische Daten

ZLV-80 dBplus K-Set - Technische Daten

Artikel ZLV-80 dBplus K-Set
Luftrichtung Zuluft
Max. Volumenstrom 17 m³/h / 25 m³/h / 27 m³/h / bei 4 Pa / bei 8 Pa / bei 10 Pa
Einbauort Außenwand
Material Innenteil und Außengitter: ABS-Kunststoff
Farbe Innenteil und Außengitter weiß, ähnlich RAL 9010
Filterart Staub- und Insektenfilter
Filterklasse G2
Nennweite Schutzrohr 160 mm

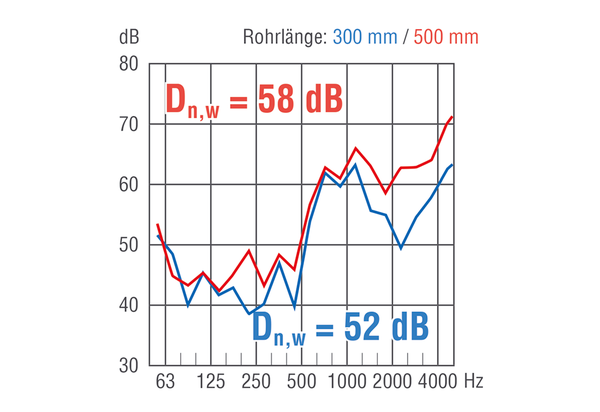

Bewertete Element-Normschallpegeldifferenz Dn,w 52 dB / 58 dB / bei Rohrlänge 300 mm /bei Rohrlänge 500 mm /
Bewertetes Schalldämmmass Rw,R 23 dB / 29 dB / bei Rohrlänge 300 mm /bei Rohrlänge 500 mm /
Verpackungseinheit 1 Set
Sortiment 31
GTIN (EAN) 4045314471852
Artikelnummer 0047.0185
Listenpreis, ohne Mehrwertsteuer auf Anfrage

Zubehör

ZLV-80 dBplus K-Set - Zubehör

Spezielles Zubehör

Allgemeines Zubehör

besteht aus

Produkttyp Name Art.-Nr. Preis*(EUR) Aktion
Rohbauhülse RH 80 dBplus 0047.0187 auf Anfrage
  • Auf den Merkzettel
Ausbau-Set ZLV-80 dBplus A-Set 0047.0189 auf Anfrage
  • Auf den Merkzettel
Außengitter AG 80 dBplus 0047.0200 auf Anfrage
  • Auf den Merkzettel

Produktbeschreibung

Produkt-beschreibung

ZLV-80 dBplus K-Set

Kurzinformation

AEREX ZLV-80 dBplus ist ein schallgedämmter Außenwandluftdurchlass nach DIN 1946 Teil 6. Bestehend aus Innenteil, Standardfilter, Schalldämmrohr, Schutzrohr, Außengitter in Kunststoff weiß.

Produktbeschreibung

  • Ausbauset (-A-Set), Art-Nr. 0047.0189: Innenblende, Material ABS-Kunststoff, Farbe weiß, ähnlich RAL 9003; Standardfilter (G2); Schalldämmrohr (Material PU) Ø Innen 80 mm
  • Rohbauhülse RH 80 dBplus Art-Nr. 0047.0187 (Material PPs), Länge 500 mm, kürzbar, Ø außen 160 mm
  • Außengitter eckig 180 x 180 mm AG 80 dBplus, Art-Nr. 0047.0200, Material: ABS-Kunststoff, Farbe weiß, ähnlich RAL 9010
  • AEREX ZLV-80 dBplus sind schallgedämmte Außenwandluftdurchlasse nach DIN 1946 Teil 6.
  • Das Komplettset (K-Set) enthält die raumseitige Innenblende im diskreten Design mit Standardfilter, Schalldämmrohr, Rohbauhülse und Außengitter in Kunststoff weiß. Eine Sturmsicherung ist separat erhältlich.
  • Die Innenblende ist mit einer rückseitigen Kondensatschutzdämmung ausgestattet und lässt sich zur Einstellung der individuellen Luftmenge in 4 Positionen arretieren. Der integrierte Filter befindet sich hinter der Innenblende in einer Filterkassette und ist ohne Werkzeug leicht wechselbar.
