Kurzinformation

Produktbeschreibung

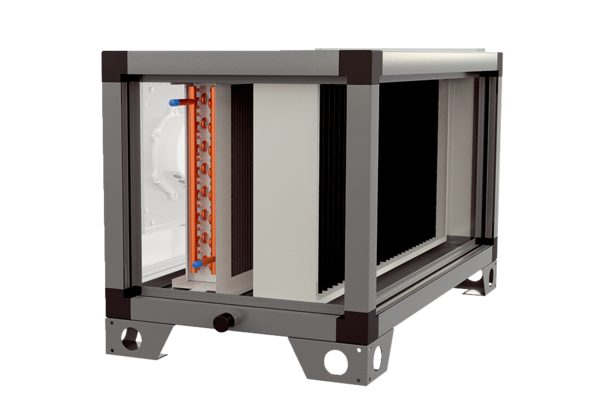

• Wasserbasiertes Nachheiz- und Kühlregister zur Montage im horizontalen Zuluftkanal. Passend zum AEREX RLT-Gerät mit gleicher Bauartbezeichnung (MV45xx H/V).
• Gehäuse:
• Monoblockgehäuse in selbsttragender Rahmenbauweise. Die Gehäusestruktur besteht aus Aluminiumprofilen mit thermischen Trennungen durch in das Profil eingebaute Polyamid-Distanzstücke (Klasse TB2 gemäß EN 1886). Die Ecken bestehen aus glasfaserverstärktem Polyamid. Die Isolierung zwischen den doppelwandigen Paneelen besteht aus 45 mm (70 kg/m³) Steinwolle, was zu einer Wärmedurchgangsklasse T2 führt. Geräteklassifikation A1 nach DIN 4102 (nicht brennbar).
• Die Außenpaneele sind pulverbeschichtet in RAL 7047.
• Innenseite: Verzinktes Stahlblech. Glatte Innenoberflächen. In Kabelschutzrohren auf Abstandshaltern verlegte elektrische Leitungen. Großzügig bemessene Revisionsöffnungen ermöglichen für Wartungsarbeiten einen einfachen Zugang zum Wärmetauscher, Tropfenabscheider, Kondensatwanne und Temperatursensor.
• Kondensatwanne aus Edelstahl, alle weiteren Einbauteile sind aus verzinktem Stahl, Aluminium oder Edelstahl und somit hygienisch im Sinne der VDI 6022.
• Paneele und Revisionstüren:
• Wärmebrückenoptimierte Paneele und Revisionstüren aus verzinktem Stahlblech, thermisch entkoppelt, pulverbeschichtet zum besonderen Schutz vor Korrosion. Doppelwandiger Aufbau der Paneele in Sandwichbauweise mit innenliegender, nicht brennbarer Steinwolle (Stärke: 45 mm, Dichte 70 kg/m³, Baustoffklasse A1 nach DIN 4102 (nicht brennbar)) für beste Schall- und Wärmedämmung.
• Auf der Bedienseite befindet sich eine großzügig bemessene Revisionsöffnung für optimalen Zugang nach VDI 6022 und ermöglicht einen einfachen Zugang bei Wartungsarbeiten.
• Die Revisionstür ist mit druckadaptiver Dichtung zur Anpassung an die Druckverhältnisse im Gerät ausgestattet.
• Beschichtung:
• Die Beschichtung der Außenpaneele ist UV-beständig pulverbeschichtet in RAL 7047 und bietet besonderen Schutz vor Korrosion.
• Kanalanschlüsse:

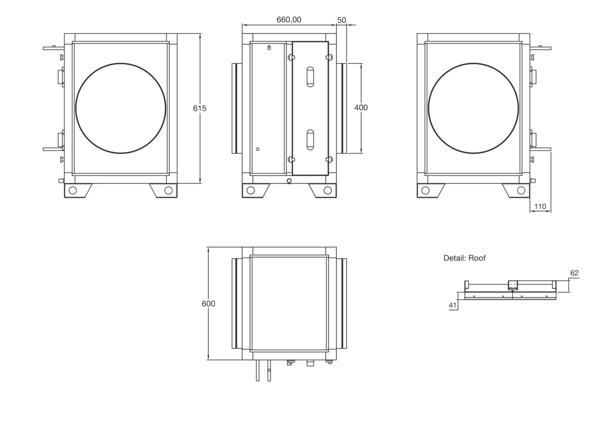

• Eckige Kanalanschlüsse gemäß technischen Daten.
• Wärmeübertrager
• Der Wärmeübertrager besteht aus seewasserbeständigem Aluminium. Der Lamellenabstand beträgt 2,8 mm und übertrifft somit die Mindestanforderungen der VDI 6022. Für ungehinderte Kondensatabfuhr ist der Wärmeübertrager vollflächig in der Kondensatwanne integriert.
• Zur Bedienseite herausgeführte starre Vor- und Rücklaufverbindung. Vorlauf oben angeordnet mit integrierter Entlüftungsmöglichkeit. Rücklauf unten angeordnet. Anschlussdurchmesser siehe Technische Daten.
• Tropfenabscheider:
• Integrierter Tropfenabscheider mit strömungsoptimiertem Lamellenprofil für geringsten Luftwiderstand. Senkrecht innerhalb Kondensatwanne platziert. In Führungsschienen installiert und zu Wartungszwecken leicht demontierbar.
• Kondensatwanne:
• Hygienisch einwandfreier Kondensatablauf im Gerät durch Edelstahlkondensatwanne, lasergeschweißt. Anschlussdurchmesser ½“. Komplett unter dem Wärmeübertrager und Tropfenabscheider platziert.
• Elektrische Verbindungen:
• 4-polige Industriekupplung zum Anschluss des integrierten Temperatursensors im Register an die Gerätesteuerung des RLT-Gerätes. Der Gegenstecker befindet sich am zugehörigen RLT-Gerät.
• Mechanische Verbindungen:
• Zur Verbindung des Nachheiz- und Kühlregisters zum zugehörigen RLT-Gerät befinden sich an der Lufteingangsseite des Registergehäuses 8 Gewindebolzen (M8) welche durch die passenden Führungen an der Zuluftausgangsseite des zugehörigen RLT-Gerätes geführt werden und mittels Unterlegscheibe und Kontermutter das Register passgenau festdichtend mit dem RLT-Gerät verbinden.
