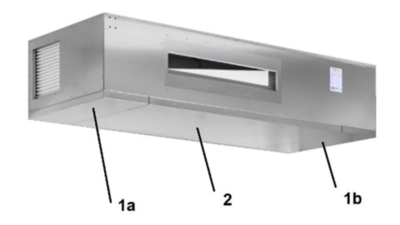

1a | Zugang zum Abluftfilter |
1b | Zugang zum Außenluftfilter und Elektroanschlusskasten |
2 | Geräteabdeckung
Funktion: Zum einfachen Öffnen und Verschließen des Gerätes mit Werkzeug. Zugang zu Wärmetauscher, Kondensathebepumpe, Kondensatwanne* und Heizregister. |

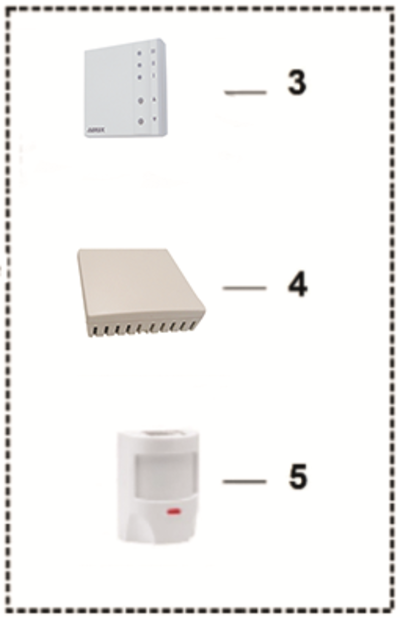

3 | Bedienteil RB-ZF4
Funktion: Bedienteil passend zum geniovent.x-Lüftungsgerät. Ein/Aus, 4 Stufen, Filterwechsel und Störungsanzeige. |
4 | Externer CO2-Sensor (optional) oder externer VOC-Sensor (optional)
Funktion: CO2-Sensor (optional): Sensor zur Erfassung von Kohlendioxid CO2. |
5 | Bewegungssensor (optional)
Funktion: zur Erfassung einer Raumbelegung. |

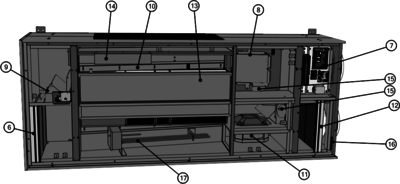

6 | Abluftfilter Filterklasse ePM 10 60% (M5)
Funktion: Filtert grobe Verunreinigungen aus Abluft. |
7 | Elektro-Anschlusskasten mit Steuerplatine
Funktion: Zentrale Steuereinheit des Lüftungssystems. |
8 | Fortluftventilator
Funktion: Fördert die verbrauchte Luft nach draußen. |
9 | Bypass
Funktion: Dient der Umgehung des Wärmetauschers. |
10 | Wärmetauscher
Funktion: Im Wärmetauscher erfolgt die Wärmeübertragung zwischen den Abluft- und Zuluftströmen. |
11 | Außenluftventilator
Funktion: Fördert frische Luft in die Wohnräume. |
12 | Außenluftfilter Filterklasse ePM1 55% (F7)
Funktion: Filtert feinste Verschmutzungen aus der Außenluft wie z.B. Pollen |
13 | Kondensatwanne
Funktion: In der Kondensatwanne aus Edelstahl sammelt sich anfallendes Kondensat.* |
14 | Kondensathebepumpe
Funktion: Pumpt das anfallende Kondensat aus dem Lüftungsgerät (Schlauch im Fortluftstutzen).* |
15 | Außenluft, Fortluftklappen
Funktion: Verschließen das Gerät bei Stillstand. |
16 | Anschlusskabel
Funktion: Kabel für externe Anschlüsse z.B. Spannung, Bedienung, BUS, Ethernet und USB. |
17 | Vorerhitzer
Funktion: Verhindert das Vereisen des Wärmetauschers bei geringen Außenlufttemperaturen. |
