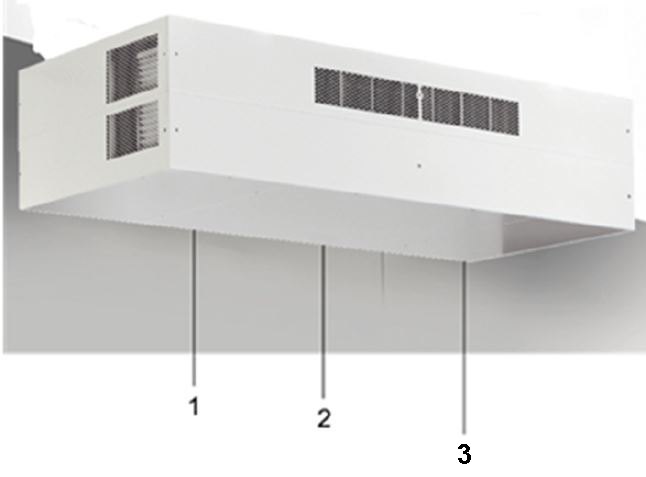

1 | Revisionsdeckel seitlich links
Funktion: Zum einfachen Öffnen und Verschließen des Gerätes mit Werkzeug Links: Filterzugang; AU-Ventilator |
2 | Revisionsdeckel Mitte
Funktion: Zum einfachen Öffnen und Verschließen des Gerätes mit Werkzeug. Zugang zu Wärmetauscher, Kondensatwanne und Heizregister |
3 | Revisionsdeckel seitlich rechts
Funktion: Zum einfachen Öffnen und Verschließen des Gerätes mit Werkzeug
Rechts: STB Heizregister; Fortluftventilator; Kondensathebepumpe*, Steuerplatine. |
4 | Bedienteil RB-ZF4
Funktion: Bedienteil passend zum geniovent.x-Lüftungsgerät.
Ein/Aus, 4 Stufen, Filterwechsel und Störungsanzeige. |
5 | Externer CO2-Sensor (optional) oder externer VOC-Sensor (optional)
Funktion CO2-Sensor (optional): Sensor zur Erfassung von Kohlendioxid CO2.
Funktion VOC-Sensor (optional): Sensor zur Erfassung von flüchtigen, organischen Verbindungen (VOC’s). |
6 | Bewegungssensor (optional)
Funktion: zur Erfassung einer Raumbelegung. |
7 | Abluftfilter Filterklasse ePM 10 60% (M5)
Funktion: Filtert grobe Verunreinigungen aus Abluft. |
8 | Elektro-Anschlusskasten mit Steuerplatine
Funktion: Zentrale Steuereinheit des Lüftungssystems. |
9 | Fortluftventilator
Funktion: Fördert die verbrauchte Luft nach draußen. |
10 | Bypass
Funktion: Dient der Umgehung des Wärmetauschers. |
11 | Wärmetauscher
Funktion: Im Wärmetauscher erfolgt die Wärmeübertragung zwischen den Abluft- und Zuluftströmen. |
12 | Außenluftventilator
Funktion: Fördert frische Luft in die Wohnräume. |
13 | Außenluftfilter Filterklasse ePM1 55% (F7)
Funktion: Filtert feinste Verschmutzungen aus der Außenluft wie z.B. Pollen |
14 | Kondensatwanne mit Kondensathebepumpe*
Funktion: In der Kondensatwanne sammelt sich anfallendes Kondensat und wird mit der Kondensatpumpe abgepumpt. |
15 | Vorerhitzer
Funktion: Verhindert das Vereisen des Wärmetauschers bei geringen Außenlufttemperaturen. |
16 | Rauchgasschalter
Funktion: Schaltet das Gerät bei Rauchdetektion von außen ab. |
17 | Außenluft-, Fortluftklappen
Funktion: Verschließen das Gerät bei Stillstand der Ventilatoren und verhindern so Zugerscheinungen. |
18 | Kabeldurchführung
Funktion: Durchführungen für externe Anschlüsse, z.B. Spannung, Bedienung, BUS. |
