Montage des Lüftungsgerätes

Bitte beachten Sie bei der Montage des Lüftungsgerätes unter der Decke folgende Punkte:

Folgende Schraubenkopfarten sind in den Geräten verbaut: Abdeckungen außen: M5x45, Torx 25; Elektrofach: M5x10, Inbus 3. Geeignetes Werkzeug zum Lösen der Schrauben ist bauseits bereitzustellen.
Die Tragfähigkeit der Decke, der Montagekonstruktion und der Dübel und Schrauben muss für das Gewicht des Gerätes ausgelegt sein, z. B. Schwerlastdübel verwenden. Befestigungsmaterial ist bauseitig bereitzustellen.
Richten Sie das Gerät bei der Montage in Waage aus.
Das Gerät muss für Service/Wartung frei zugänglich sein.

Bei der Variante D muss seitlich links über die gesamte Höhe des Gerätes ein Zugang für den Filterwechsel von min 70 cm vorgesehen werden. Beachten Sie hierzu die Maßbilder auf www.aerex.de.

Deckenkonstruktionen (z.B. eine abgehängte Decke) dürfen das Gerät nicht berühren. Dabei können Schwingungen übertragen werden, die zu erhöhter Schallabstrahlung führen.
für Wartungsarbeiten genügend Freiraum (ca.90 cm) unter dem Gerät vorsehen. Messen Sie die Befestigungslöcher an der Oberseite ab. Erstellen Sie anhand der abgenommenen Maße Ihre Befestigungspunkte unter der Decke mit bauseitigem Befestigungsmaterial.

Das Gewinde der Befestigung darf nicht zu weit in das Gerät eintauchen, da sonst die Unterlegscheiben und die Muttern nicht aufgebracht werden können.

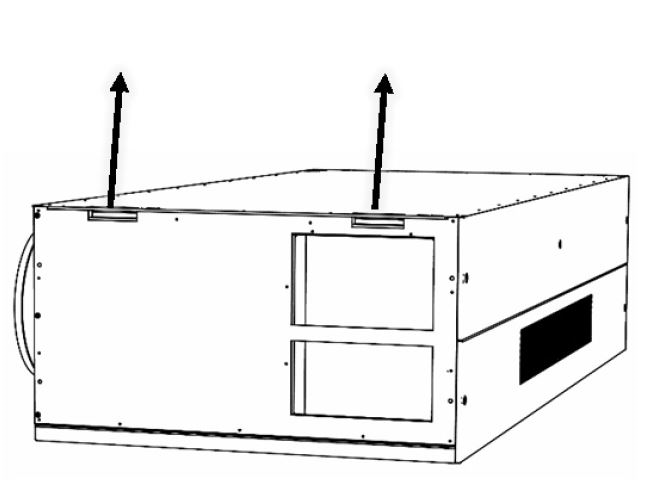

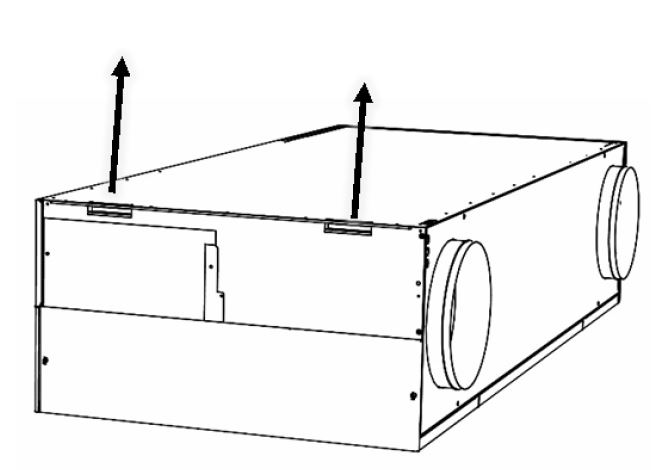

Obere Paneele entfernen, falls diese am Gerät angebracht wurden.

Lüftungsgerät mit Hilfe einer Hubvorrichtung zur Befestigungskonstruktion bewegen.
Gerät in Waage unter die Decke schrauben.

geniovent.x 600 H D

geniovent.x 900 H D

geniovent.x 600 H W

geniovent.x 900 H W
