Montage Anschlusskasten (optional)

Lagern und transportieren Sie den Anschlusskasten in der Originalverpackung. AEREX haftet nicht für Beschädigungen durch unsachgemäßen Transport oder Lagerung.

VORSICHT! Beim Anheben. Transportgewicht Lüftungsgerät bis 210 kg und des Anschlusskastens 42 kg beachten. Schwerpunkt (mittig) beachten.

Sicherheitshinweise beachten.

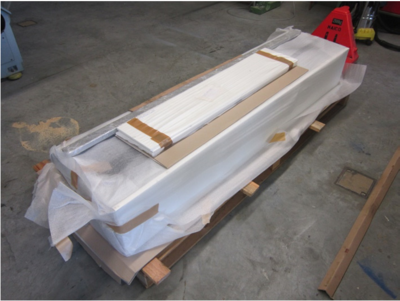

Die Anlieferung erfolgt auf einer Palette.

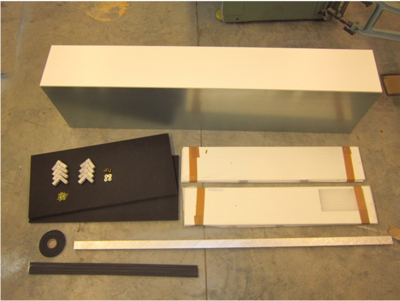

Lieferumfang:

1 x Anschlusskasten

2 x Dämmung

4 x Abdeckpaneele

2 x Aluminiumprofil

8 x Eckverbinder

43 x Bohrschrauben 3.5 x 13

4 x Gewindeschrauben M8

4 x Unterlegscheibe

4 x Dichtstreifen 10 x 10 mm

1 x Rolle Dichtband 10 x 4 mm

  1. Wand-/ Fensterausschnitt herstellen. Mindestquerschnittsfläche pro Ausschnitt beachten (900 H = 0,078 m², 600 H = 0,05 m²)

Die Positionen der Fensterausschnitte müssen sich innerhalb der gelaserten Bereiche (Bild) auf dem Rückwandblech des Anschlusskastens befinden.

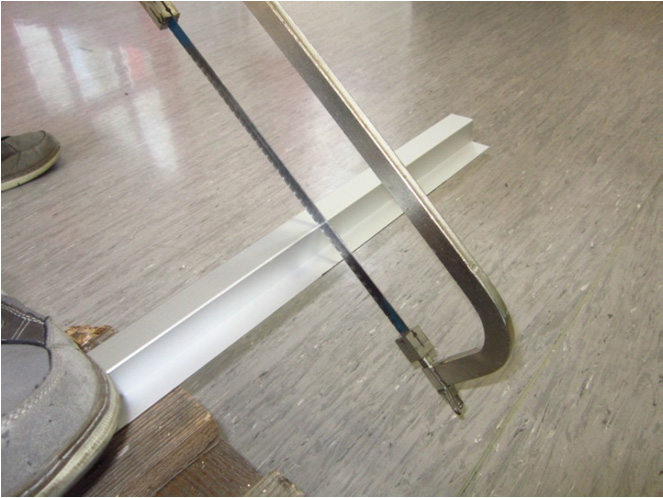

  1. Mit dem mitgelieferten Aluprofil und den acht Einsteckwinkeln zwei Rahmen passend zu den Wandausschnitten erstellen.

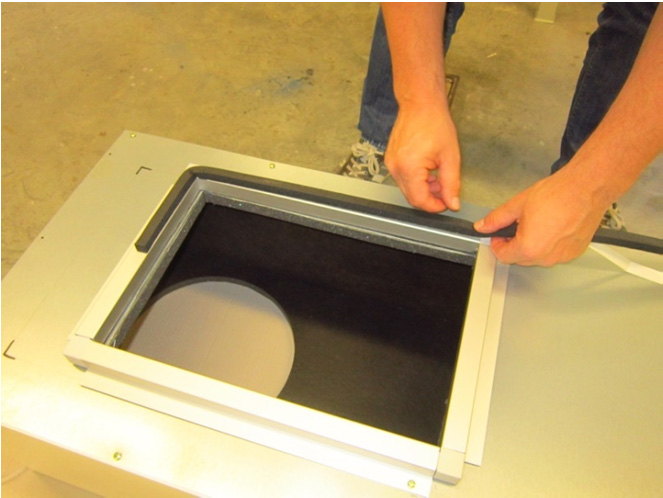

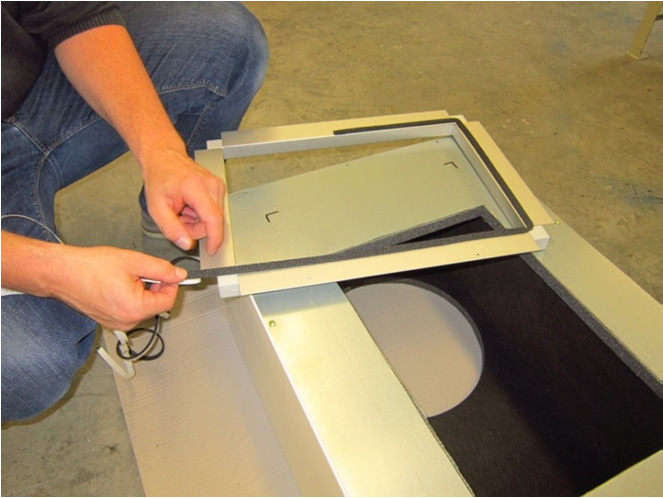

  3. Dichtband (10 x 4 mm) auf der breiten Seite der Rahmen aufkleben.
  5. Dichtstreifen 10 x 10 mm auf der schmalen Seite der Rahmen aufkleben.
  7. Den geplanten Durchtritt-Querschnitt auf der lose-mitgelieferten Rückwand des Anschlusskastens anzeichnen.

Die beiden gelaserten Rechtecke auf der Außenseite der Rückwand beachten. Ihr Ausschnitt muss sich jeweils innerhalb des Rechteckes befinden und darf diese Markierungen nicht überschreiten.

Mindestquerschnittsfläche pro Ausschnitt beachten: geniovent.x 900 H = 0,078 m², geniovent.x 600 H = 0,05 m².

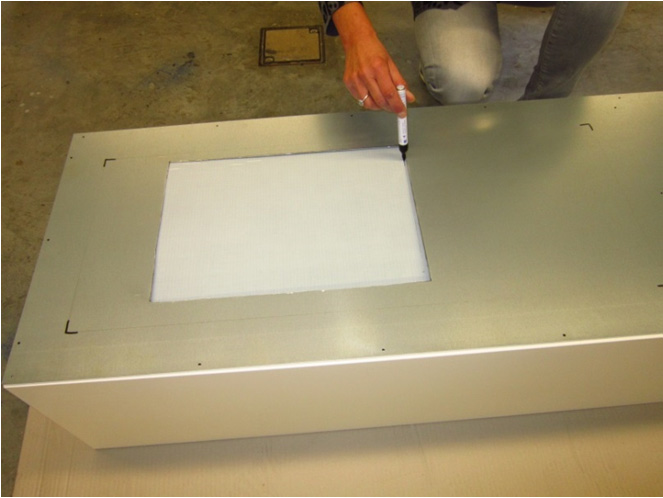

Zum Übertragen der Ausschnitte auf das Rückwandblech des Anschlusskastens kann der Anschlussrahmen als Schablone benutzt werden.

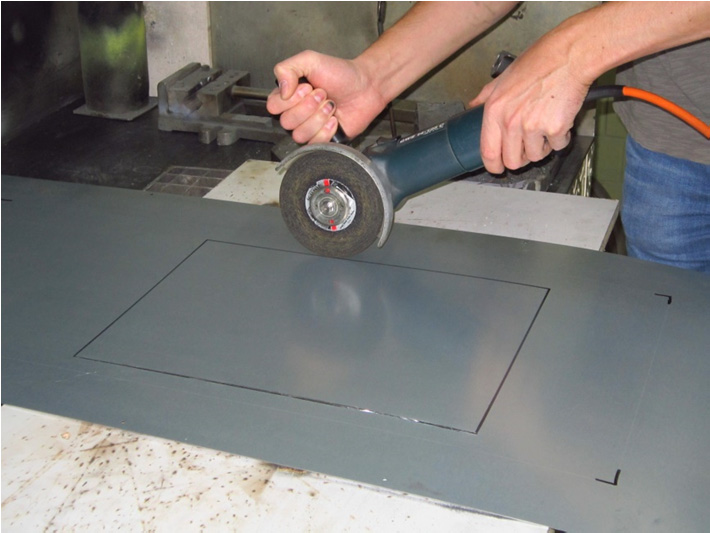

  1. Blech ausschneiden.

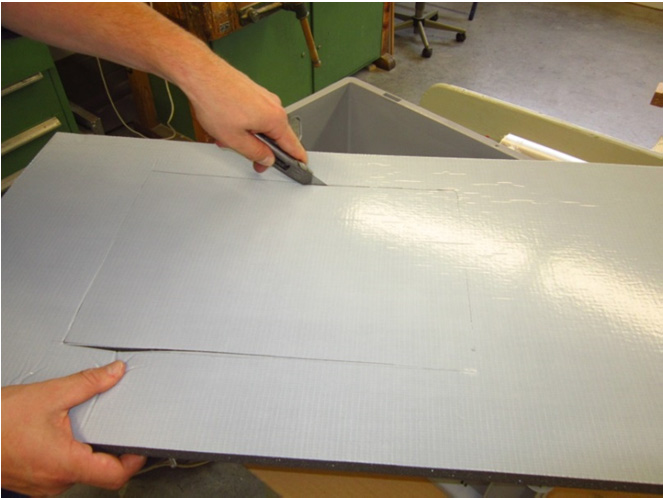

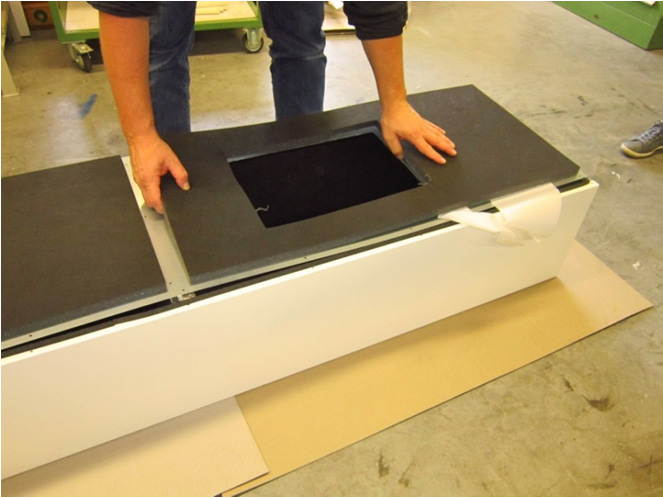

  3. Nach Fertigstellung der beiden Ausschnitte die beiden lose mitgelieferten Wärmedämmungen entsprechend dem ausgeschnittenen Querschnitt anpassen und diese innen auf die lose Rückwand kleben.

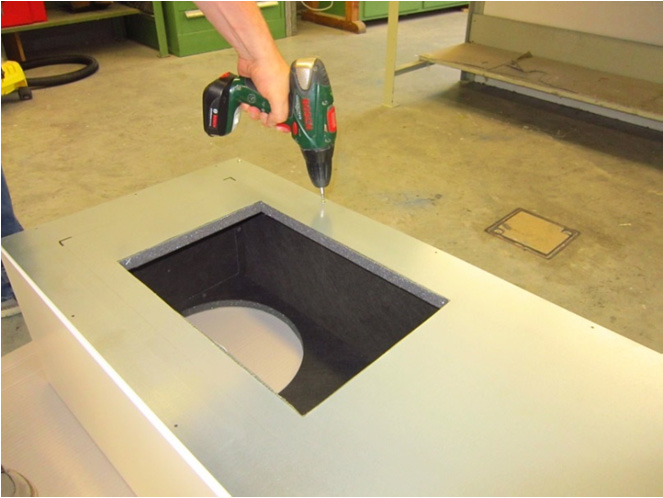

  7. Rückwandblech verschrauben inklusive der Dämmung mit dem Anschlusskasten (27 x Bohrschrauben 3,5 x 13mm).

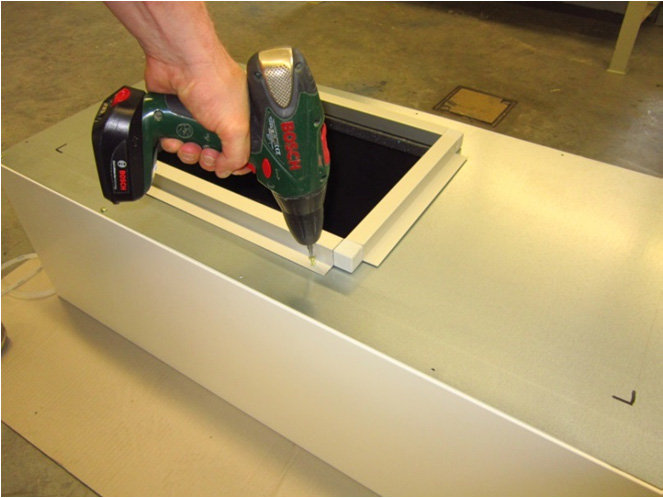

  9. Die beiden Anschlussrahmen auf den Anschlusskasten schrauben (16 x Bohrschrauben 3,5 x 13 mm).

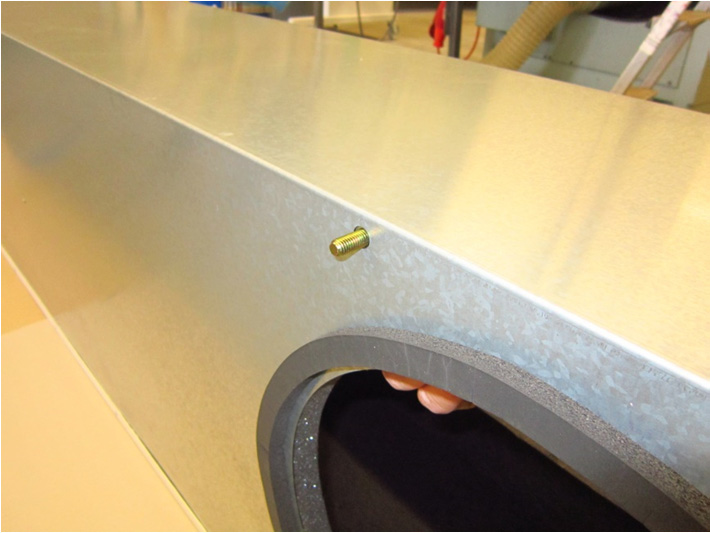

  11. Anschlusskasten mit den 4 mitgelieferten Schrauben M8 x 25 mm fest mit dem Gerät verschrauben.

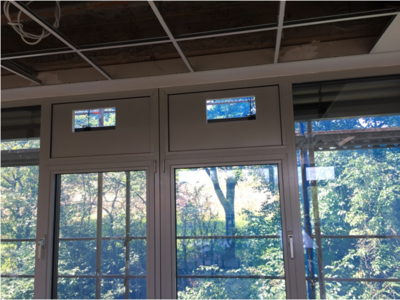

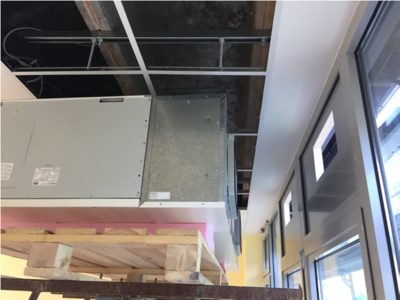

  14. Gerät (inkl. dem montierten Anschlusskasten) an die beiden vorgesehenen Ausschnitte an der Fassade anbringen und das Fassadenelement mit dem Rahmen verschrauben. Die aufgebrachten Dichtstreifen stellen eine dichte Verbindung zwischen Fassadenelement und Rahmen her.
