| Produkttyp |

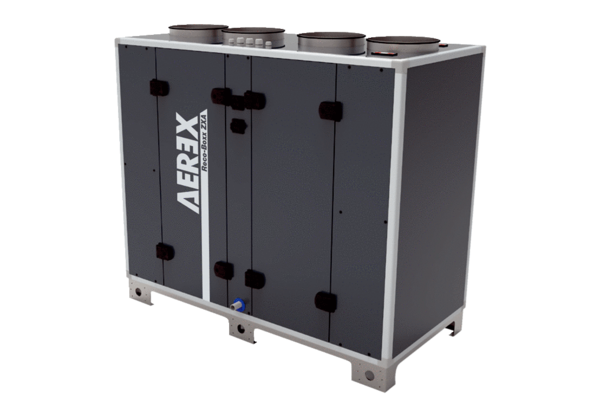

Luft-Luft Wärmerückgewinnungs-Zentralgerät
|
Luft-Luft Wärmerückgewinnungs-Zentralgerät
|
Luft-Luft Wärmerückgewinnungs-Zentralgerät
|
Luft-Luft Wärmerückgewinnungs-Zentralgerät
|
Luft-Luft Wärmerückgewinnungs-Zentralgerät
|
Luft-Luft Wärmerückgewinnungs-Zentralgerät
|
Luft-Luft Wärmerückgewinnungs-Zentralgerät
|
Luft-Luft Wärmerückgewinnungs-Zentralgerät
|
Luft-Luft Wärmerückgewinnungs-Zentralgerät
|
Luft-Luft Wärmerückgewinnungs-Zentralgerät
|
Luft-Luft Wärmerückgewinnungs-Zentralgerät
|
Luft-Luft Wärmerückgewinnungs-Zentralgerät
|
| Artikelnummer: |
0040.1267
|
0040.1288
|
0040.1289
|
0040.1290
|
0040.1291
|
0040.1292
|
0040.1266
|
0040.1293
|
0040.1294
|
0040.1295
|
0040.1296
|
0040.1297
|
| Ausführung | Standard/ohne Heizregister / Linksausführung: Zuluft- und Abluftanschluss links | E-Vorheizregister / Linksausführung: Zuluft- und Abluftanschluss links | E-Vorheiz/ E-Nachheizregister / Linksausführung: Zuluft- und Abluftanschluss links | E-Vorheiz/ Wasser-Nachheizregister / Linksausführung: Zuluft- und Abluftanschluss links | E-Nachheizregister / Linksausführung: Zuluft- und Abluftanschluss links | Wasser-Nachheizregister / Linksausführung: Zuluft- und Abluftanschluss links | Standard/ohne Heizregister / Rechtsausführung: Zuluft- und Abluftanschluss rechts | E-Vorheizregister / Rechtsausführung: Zuluft- und Abluftanschluss rechts | E-Vorheiz/ E-Nachheizregister / Rechtsausführung: Zuluft- und Abluftanschluss rechts | E-Vorheiz/ Wasser-Nachheizregister / Rechtsausführung: Zuluft- und Abluftanschluss rechts | E-Nachheizregister / Rechtsausführung: Zuluft- und Abluftanschluss rechts | Wasser-Nachheizregister / Rechtsausführung: Zuluft- und Abluftanschluss rechts |
| Fördervolumen | 200 m³/h / 940 m³/h | 200 m³/h / 940 m³/h | 200 m³/h / 940 m³/h | 200 m³/h / 940 m³/h | 200 m³/h / 940 m³/h | 200 m³/h / 940 m³/h | 200 m³/h / 940 m³/h | 200 m³/h / 940 m³/h | 200 m³/h / 940 m³/h | 200 m³/h / 940 m³/h | 200 m³/h / 940 m³/h | 200 m³/h / 940 m³/h |
| Fördervolumen nominal | 660 m³/h (0,18 m³/s) | 660 m³/h (0,18 m³/s) | 660 m³/h (0,18 m³/s) | 660 m³/h (0,18 m³/s) | 660 m³/h (0,18 m³/s) | 660 m³/h (0,18 m³/s) | 660 m³/h (0,18 m³/s) | 660 m³/h (0,18 m³/s) | 660 m³/h (0,18 m³/s) | 660 m³/h (0,18 m³/s) | 660 m³/h (0,18 m³/s) | 660 m³/h (0,18 m³/s) |
| ErP / LOT 6 | NRVU/BVU; SFPint 1050 (W/(m³/s)) | NRVU/BVU; SFPint 1050 (W/(m³/s)) | NRVU/BVU; SFPint 1050 (W/(m³/s)) | NRVU/BVU; SFPint 1050 (W/(m³/s)) | NRVU/BVU; SFPint 1050 (W/(m³/s)) | NRVU/BVU; SFPint 1050 (W/(m³/s)) | NRVU/BVU; SFPint 1050 (W/(m³/s)) | NRVU/BVU; SFPint 1050 (W/(m³/s)) | NRVU/BVU; SFPint 1050 (W/(m³/s)) | NRVU/BVU; SFPint 1050 (W/(m³/s)) | NRVU/BVU; SFPint 1050 (W/(m³/s)) | NRVU/BVU; SFPint 1050 (W/(m³/s)) |
| Bemessungsspannung Gerät | 230 V ~/N/PE | 230 V ~/N/PE | 230 V ~/N/PE | 230 V ~/N/PE | 230 V ~/N/PE | 230 V ~/N/PE | 230 V ~/N/PE | 230 V ~/N/PE | 230 V ~/N/PE | 230 V ~/N/PE | 230 V ~/N/PE | 230 V ~/N/PE |
| Netzfrequenz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz |
| Leistungsaufnahme | 400 m³/h / 600 m³/h / 800 m³/h / 200 Pa / 200 Pa / 200 Pa / 198 W / 308 W / 475 W / 92,3 % / 90,9 % / 90 % | 400 m³/h / 600 m³/h / 800 m³/h / 200 Pa / 200 Pa / 200 Pa / 198 W / 308 W / 475 W / 92,3 % / 90,9 % / 90 % | 400 m³/h / 600 m³/h / 800 m³/h / 200 Pa / 200 Pa / 200 Pa / 198 W / 308 W / 475 W / 92,3 % / 90,9 % / 90 % | 400 m³/h / 600 m³/h / 800 m³/h / 200 Pa / 200 Pa / 200 Pa / 198 W / 308 W / 475 W / 92,3 % / 90,9 % / 90 % | 400 m³/h / 600 m³/h / 800 m³/h / 200 Pa / 200 Pa / 200 Pa / 198 W / 308 W / 475 W / 92,3 % / 90,9 % / 90 % | 400 m³/h / 600 m³/h / 800 m³/h / 200 Pa / 200 Pa / 200 Pa / 198 W / 308 W / 475 W / 92,3 % / 90,9 % / 90 % | 400 m³/h / 600 m³/h / 800 m³/h / 200 Pa / 200 Pa / 200 Pa / 198 W / 308 W / 475 W / 92,3 % / 90,9 % / 90 % | 400 m³/h / 600 m³/h / 800 m³/h / 200 Pa / 200 Pa / 200 Pa / 198 W / 308 W / 475 W / 92,3 % / 90,9 % / 90 % | 400 m³/h / 600 m³/h / 800 m³/h / 200 Pa / 200 Pa / 200 Pa / 198 W / 308 W / 475 W / 92,3 % / 90,9 % / 90 % | 400 m³/h / 600 m³/h / 800 m³/h / 200 Pa / 200 Pa / 200 Pa / 198 W / 308 W / 475 W / 92,3 % / 90,9 % / 90 % | 400 m³/h / 600 m³/h / 800 m³/h / 200 Pa / 200 Pa / 200 Pa / 198 W / 308 W / 475 W / 92,3 % / 90,9 % / 90 % | 400 m³/h / 600 m³/h / 800 m³/h / 200 Pa / 200 Pa / 200 Pa / 198 W / 308 W / 475 W / 92,3 % / 90,9 % / 90 % |
| IMax Gerät | 5,3 A | 5,3 A | 5,3 A | 5,3 A | 5,3 A | 5,3 A | 5,3 A | 5,3 A | 5,3 A | 5,3 A | 5,3 A | 5,3 A |
| Netzstecker Gerät | CEE, 3-pol., 16 A-6h, Kabellänge: 5 m | CEE, 3-pol., 16 A-6h, Kabellänge: 5 m | CEE, 3-pol., 16 A-6h, Kabellänge: 5 m | CEE, 3-pol., 16 A-6h, Kabellänge: 5 m | CEE, 3-pol., 16 A-6h, Kabellänge: 5 m | CEE, 3-pol., 16 A-6h, Kabellänge: 5 m | CEE, 3-pol., 16 A-6h, Kabellänge: 5 m | CEE, 3-pol., 16 A-6h, Kabellänge: 5 m | CEE, 3-pol., 16 A-6h, Kabellänge: 5 m | CEE, 3-pol., 16 A-6h, Kabellänge: 5 m | CEE, 3-pol., 16 A-6h, Kabellänge: 5 m | CEE, 3-pol., 16 A-6h, Kabellänge: 5 m |
| Schutzart | IP 44 | IP 44 | IP 44 | IP 44 | IP 44 | IP 44 | IP 44 | IP 44 | IP 44 | IP 44 | IP 44 | IP 44 |
| Empfohlene Sicherung Gerät | 16 A / D-10kA-3AC | 16 A / D-10kA-3AC | 16 A / D-10kA-3AC | 16 A / D-10kA-3AC | 16 A / D-10kA-3AC | 16 A / D-10kA-3AC | 16 A / D-10kA-3AC | 16 A / D-10kA-3AC | 16 A / D-10kA-3AC | 16 A / D-10kA-3AC | 16 A / D-10kA-3AC | 16 A / D-10kA-3AC |
| Material Gehäuse | Aluminiumprofile, Stahlblech innen galvanisch verzinkt, außen lackiert. Wärmedämmung: 50 mm. | Aluminiumprofile, Stahlblech innen galvanisch verzinkt, außen lackiert. Wärmedämmung: 50 mm. | Aluminiumprofile, Stahlblech innen galvanisch verzinkt, außen lackiert. Wärmedämmung: 50 mm. | Aluminiumprofile, Stahlblech innen galvanisch verzinkt, außen lackiert. Wärmedämmung: 50 mm. | Aluminiumprofile, Stahlblech innen galvanisch verzinkt, außen lackiert. Wärmedämmung: 50 mm. | Aluminiumprofile, Stahlblech innen galvanisch verzinkt, außen lackiert. Wärmedämmung: 50 mm. | Aluminiumprofile, Stahlblech innen galvanisch verzinkt, außen lackiert. Wärmedämmung: 50 mm. | Aluminiumprofile, Stahlblech innen galvanisch verzinkt, außen lackiert. Wärmedämmung: 50 mm. | Aluminiumprofile, Stahlblech innen galvanisch verzinkt, außen lackiert. Wärmedämmung: 50 mm. | Aluminiumprofile, Stahlblech innen galvanisch verzinkt, außen lackiert. Wärmedämmung: 50 mm. | Aluminiumprofile, Stahlblech innen galvanisch verzinkt, außen lackiert. Wärmedämmung: 50 mm. | Aluminiumprofile, Stahlblech innen galvanisch verzinkt, außen lackiert. Wärmedämmung: 50 mm. |
| Gehäusedämmung | 50 mm Mineralwolle, Klassifizierung A1 nach DIN 4102 | 50 mm Mineralwolle, Klassifizierung A1 nach DIN 4102 | 50 mm Mineralwolle, Klassifizierung A1 nach DIN 4102 | 50 mm Mineralwolle, Klassifizierung A1 nach DIN 4102 | 50 mm Mineralwolle, Klassifizierung A1 nach DIN 4102 | 50 mm Mineralwolle, Klassifizierung A1 nach DIN 4102 | 50 mm Mineralwolle, Klassifizierung A1 nach DIN 4102 | 50 mm Mineralwolle, Klassifizierung A1 nach DIN 4102 | 50 mm Mineralwolle, Klassifizierung A1 nach DIN 4102 | 50 mm Mineralwolle, Klassifizierung A1 nach DIN 4102 | 50 mm Mineralwolle, Klassifizierung A1 nach DIN 4102 | 50 mm Mineralwolle, Klassifizierung A1 nach DIN 4102 |
| Farbe | anthrazitgrau, ähnlich RAL 7016 | anthrazitgrau, ähnlich RAL 7016 | anthrazitgrau, ähnlich RAL 7016 | anthrazitgrau, ähnlich RAL 7016 | anthrazitgrau, ähnlich RAL 7016 | anthrazitgrau, ähnlich RAL 7016 | anthrazitgrau, ähnlich RAL 7016 | anthrazitgrau, ähnlich RAL 7016 | anthrazitgrau, ähnlich RAL 7016 | anthrazitgrau, ähnlich RAL 7016 | anthrazitgrau, ähnlich RAL 7016 | anthrazitgrau, ähnlich RAL 7016 |
| Gewicht | 330 kg | 330 kg | 330 kg | 330 kg | 330 kg | 330 kg | 330 kg | 330 kg | 330 kg | 330 kg | 330 kg | 330 kg |
| Filterart | Plisseefilter | Plisseefilter | Plisseefilter | Plisseefilter | Plisseefilter | Plisseefilter | Plisseefilter | Plisseefilter | Plisseefilter | Plisseefilter | Plisseefilter | Plisseefilter |
| Filterklasse | ePM1 60% / ePM10 50%; optional Vorfilter ISO coarse >60% | ePM1 60% / ePM10 50%; optional Vorfilter ISO coarse >60% | ePM1 60% / ePM10 50%; optional Vorfilter ISO coarse >60% | ePM1 60% / ePM10 50%; optional Vorfilter ISO coarse >60% | ePM1 60% / ePM10 50%; optional Vorfilter ISO coarse >60% | ePM1 60% / ePM10 50%; optional Vorfilter ISO coarse >60% | ePM1 60% / ePM10 50%; optional Vorfilter ISO coarse >60% | ePM1 60% / ePM10 50%; optional Vorfilter ISO coarse >60% | ePM1 60% / ePM10 50%; optional Vorfilter ISO coarse >60% | ePM1 60% / ePM10 50%; optional Vorfilter ISO coarse >60% | ePM1 60% / ePM10 50%; optional Vorfilter ISO coarse >60% | ePM1 60% / ePM10 50%; optional Vorfilter ISO coarse >60% |
| Anschlussdurchmesser | 250 mm | 250 mm | 250 mm | 250 mm | 250 mm | 250 mm | 250 mm | 250 mm | 250 mm | 250 mm | 250 mm | 250 mm |
| Anschlussdurchmesser Kondensatablauf | DN 32 | DN 32 | DN 32 | DN 32 | DN 32 | DN 32 | DN 32 | DN 32 | DN 32 | DN 32 | DN 32 | DN 32 |
| Breite | 1.680 mm | 1.680 mm | 1.680 mm | 1.680 mm | 1.680 mm | 1.680 mm | 1.680 mm | 1.680 mm | 1.680 mm | 1.680 mm | 1.680 mm | 1.680 mm |
| Höhe | 1.465 mm | 1.465 mm | 1.465 mm | 1.465 mm | 1.465 mm | 1.465 mm | 1.465 mm | 1.465 mm | 1.465 mm | 1.465 mm | 1.465 mm | 1.465 mm |
| Tiefe | 610 mm | 610 mm | 610 mm | 610 mm | 610 mm | 610 mm | 610 mm | 610 mm | 610 mm | 610 mm | 610 mm | 610 mm |
| Fördermitteltemperatur | -20 °C bis 50 °C | -20 °C bis 50 °C | -20 °C bis 50 °C | -20 °C bis 50 °C | -20 °C bis 50 °C | -20 °C bis 50 °C | -20 °C bis 50 °C | -20 °C bis 50 °C | -20 °C bis 50 °C | -20 °C bis 50 °C | -20 °C bis 50 °C | -20 °C bis 50 °C |
| Umgebungstemperatur | -20 °C bis 50 °C | -20 °C bis 50 °C | -20 °C bis 50 °C | -20 °C bis 50 °C | -20 °C bis 50 °C | -20 °C bis 50 °C | -20 °C bis 50 °C | -20 °C bis 50 °C | -20 °C bis 50 °C | -20 °C bis 50 °C | -20 °C bis 50 °C | -20 °C bis 50 °C |
| Wärmetauscherbauart | Kreuz-Gegenstrom | Kreuz-Gegenstrom | Kreuz-Gegenstrom | Kreuz-Gegenstrom | Kreuz-Gegenstrom | Kreuz-Gegenstrom | Kreuz-Gegenstrom | Kreuz-Gegenstrom | Kreuz-Gegenstrom | Kreuz-Gegenstrom | Kreuz-Gegenstrom | Kreuz-Gegenstrom |
| Wirkungsgrad | 84% nominal nach ErP (ohne Kondensation) | 84% nominal nach ErP (ohne Kondensation) | 84% nominal nach ErP (ohne Kondensation) | 84% nominal nach ErP (ohne Kondensation) | 84% nominal nach ErP (ohne Kondensation) | 84% nominal nach ErP (ohne Kondensation) | 84% nominal nach ErP (ohne Kondensation) | 84% nominal nach ErP (ohne Kondensation) | 84% nominal nach ErP (ohne Kondensation) | 84% nominal nach ErP (ohne Kondensation) | 84% nominal nach ErP (ohne Kondensation) | 84% nominal nach ErP (ohne Kondensation) |
| Druckreserve Max | 790 Pa | 790 Pa | 790 Pa | 790 Pa | 790 Pa | 790 Pa | 790 Pa | 790 Pa | 790 Pa | 790 Pa | 790 Pa | 790 Pa |
| Druckreserve Min | 380 Pa | 380 Pa | 380 Pa | 380 Pa | 380 Pa | 380 Pa | 380 Pa | 380 Pa | 380 Pa | 380 Pa | 380 Pa | 380 Pa |
| EN 1886 Klassifikation | T3/TB2/F9/L2/D1 (opt. T2/TB2) | T3/TB2/F9/L2/D1 (opt. T2/TB2) | T3/TB2/F9/L2/D1 (opt. T2/TB2) | T3/TB2/F9/L2/D1 (opt. T2/TB2) | T3/TB2/F9/L2/D1 (opt. T2/TB2) | T3/TB2/F9/L2/D1 (opt. T2/TB2) | T3/TB2/F9/L2/D1 (opt. T2/TB2) | T3/TB2/F9/L2/D1 (opt. T2/TB2) | T3/TB2/F9/L2/D1 (opt. T2/TB2) | T3/TB2/F9/L2/D1 (opt. T2/TB2) | T3/TB2/F9/L2/D1 (opt. T2/TB2) | T3/TB2/F9/L2/D1 (opt. T2/TB2) |
| Verpackungseinheit | 1 Stück | 1 Stück | 1 Stück | 1 Stück | 1 Stück | 1 Stück | 1 Stück | 1 Stück | 1 Stück | 1 Stück | 1 Stück | 1 Stück |
| Sortiment | 19 | 19 | 19 | 19 | 19 | 19 | 19 | 19 | 19 | 19 | 19 | 19 |
| Bemessungsspannung EV | keine Angabe | 400 V/~3/N/PE | 400 V/~3/N/PE | 400 V/~3/N/PE | keine Angabe | keine Angabe | keine Angabe | 400 V/~3/N/PE | 400 V/~3/N/PE | 400 V/~3/N/PE | keine Angabe | keine Angabe |
| IMax EV | keine Angabe | 4,3 A | 4,3 A | 4,3 A | keine Angabe | keine Angabe | keine Angabe | 4,3 A | 4,3 A | 4,3 A | keine Angabe | keine Angabe |
| Netzstecker EV | keine Angabe | CEE, 5-pol., 16 A-6h, Kabellänge: 5 m | keine Angabe | CEE, 5-pol., 16 A-6h, Kabellänge: 5 m | keine Angabe | keine Angabe | keine Angabe | CEE, 5-pol., 16 A-6h, Kabellänge: 5 m | keine Angabe | CEE, 5-pol., 16 A-6h, Kabellänge: 5 m | keine Angabe | keine Angabe |
| Empfohlene Sicherung EV | keine Angabe | 16 A / C-10kA-3AC | keine Angabe | 16 A / C-10kA-3AC | keine Angabe | keine Angabe | keine Angabe | 16 A / C-10kA-3AC | keine Angabe | 16 A / C-10kA-3AC | keine Angabe | keine Angabe |
| max. Heizleistung EV (Frostschutz) | keine Angabe | 3.000 W | 3.000 W | 3.000 W | keine Angabe | keine Angabe | keine Angabe | 3.000 W | 3.000 W | 3.000 W | keine Angabe | keine Angabe |
| Bemessungsspannung EN | keine Angabe | keine Angabe | 400 V/~3/N/PE | keine Angabe | 400 V/~3/N/PE | keine Angabe | keine Angabe | keine Angabe | 400 V/~3/N/PE | keine Angabe | 400 V/~3/N/PE | keine Angabe |
| IMax EN | keine Angabe | keine Angabe | 4,3 A | keine Angabe | 4,3 A | keine Angabe | keine Angabe | keine Angabe | 4,3 A | keine Angabe | 4,3 A | keine Angabe |
| Netzstecker EV + EN | keine Angabe | keine Angabe | CEE, 5-pol., 16 A-6h, Kabellänge: 5 m | keine Angabe | keine Angabe | keine Angabe | keine Angabe | keine Angabe | CEE, 5-pol., 16 A-6h, Kabellänge: 5 m | keine Angabe | keine Angabe | keine Angabe |
| Empfohlene Sicherung EV + EN | keine Angabe | keine Angabe | 16 A / C-10kA-3AC | keine Angabe | keine Angabe | keine Angabe | keine Angabe | keine Angabe | 16 A / C-10kA-3AC | keine Angabe | keine Angabe | keine Angabe |
| max. Heizleistung EN (elektr. Nacherwärmung Heizung) | keine Angabe | keine Angabe | 3.000 W | keine Angabe | 3.000 W | keine Angabe | keine Angabe | keine Angabe | 3.000 W | keine Angabe | 3.000 W | keine Angabe |
| max. Heizleistung WN (PWW-Heizregister) | keine Angabe | keine Angabe | keine Angabe | 7.000 W | keine Angabe | 7.000 W | keine Angabe | keine Angabe | keine Angabe | 7.000 W | keine Angabe | 7.000 W |
| Netzstecker EN | keine Angabe | keine Angabe | keine Angabe | keine Angabe | CEE, 5-pol., 16 A-6h, Kabellänge: 5 m | keine Angabe | keine Angabe | keine Angabe | keine Angabe | keine Angabe | CEE, 5-pol., 16 A-6h, Kabellänge: 5 m | keine Angabe |
| Empfohlene Sicherung EN | keine Angabe | keine Angabe | keine Angabe | keine Angabe | 16 A / C-10kA-3AC | keine Angabe | keine Angabe | keine Angabe | keine Angabe | keine Angabe | 16 A / C-10kA-3AC | keine Angabe |
