Luftverteiler-Kasten aus Blech

KALV-63-125-8

Artikelnummer: 0045.0673
Hersteller: AEREX
Kombi-Aufputz-Luftverteilerkasten mit Schalldämmung für 63er Aerex-o-Flex Rohrsystem mit 8 Anschlüssen.
Einsatzbeispiele: Einfamilienhaus, Mehrfamilienhaus, Büro, Gewerberaum, Wartezimmer
Produktdatenblatt
KALV-63-125-8 IM0016288.PNG Kombi-Aufputz-Luftverteilerkasten mit Schalldämmung für 63er Aerex-o-Flex Rohrsystem mit 8 Anschlüssen.

Kennlinie

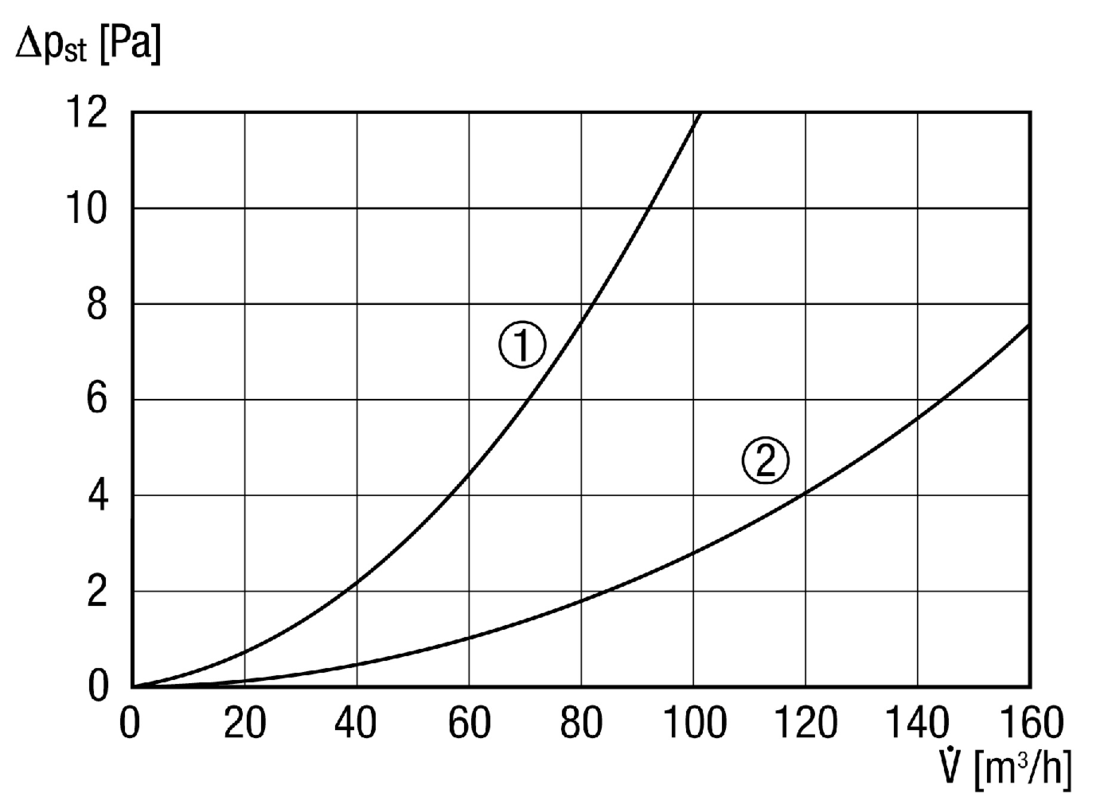

KALV-63-125-8 - Kennlinie

  1. 50% der Anschlüsse mit Flexrohr bestückt.
  2. 100% der Anschlüsse mit Flexrohr bestückt.

Maßzeichnung

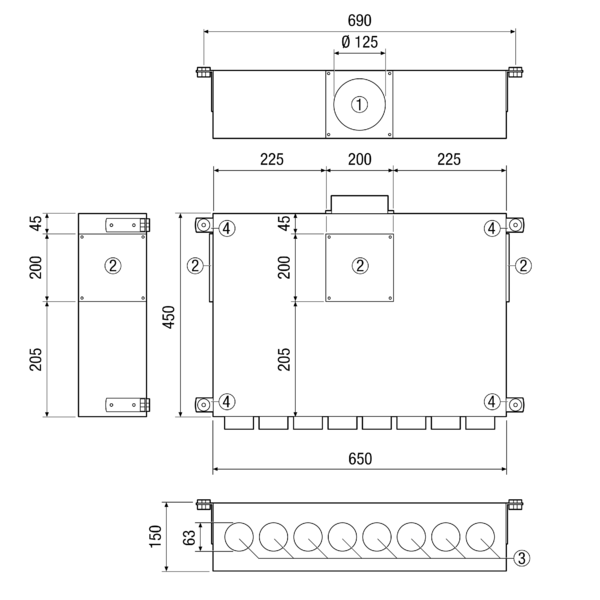

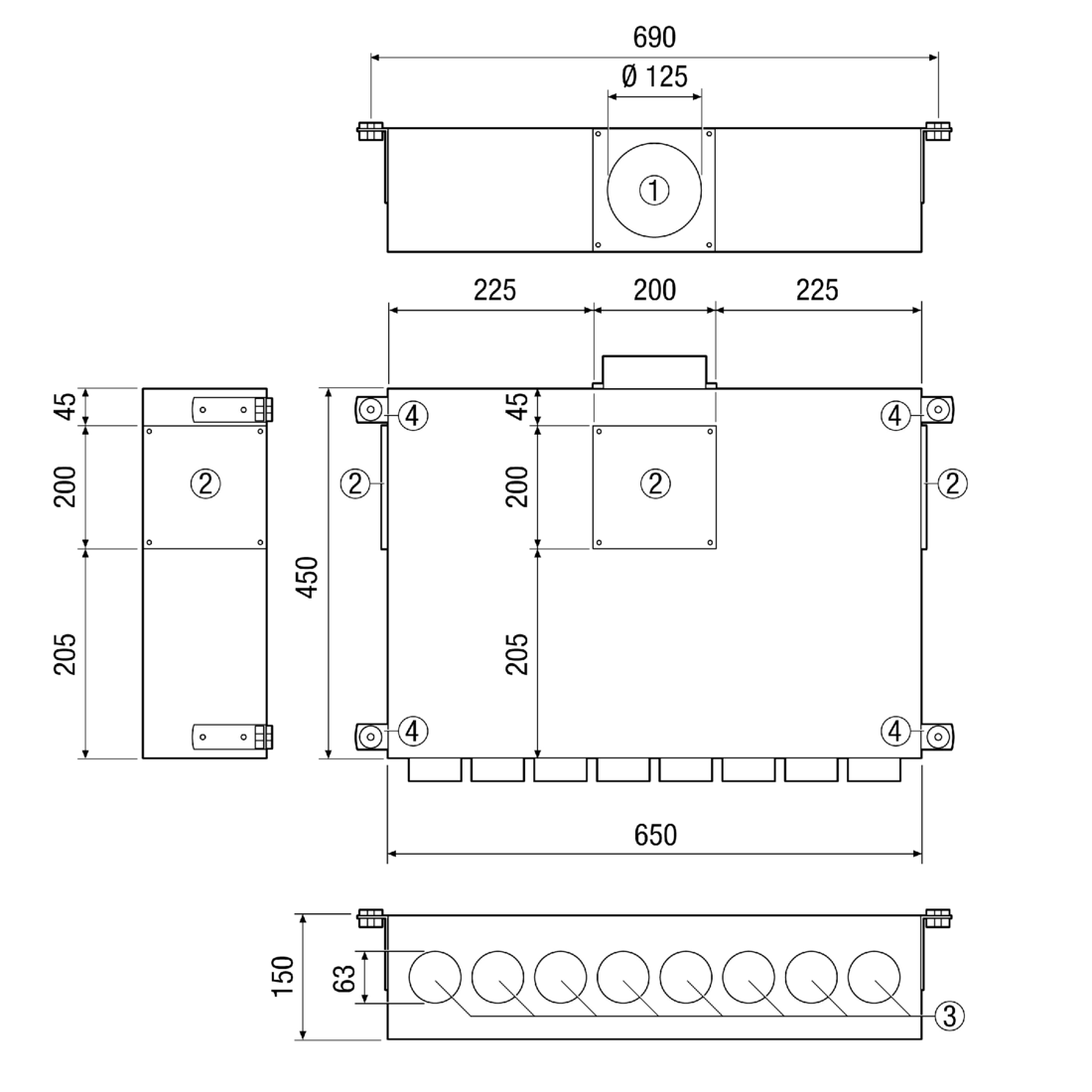

KALV-63-125-8 - Maßzeichnung [mm]

Technische Daten

KALV-63-125-8 - Technische Daten

Artikel KALV-63-125-8
Luftrichtung Be- oder Entlüftung
Max. Volumenstrom 160 m³/h / empfohlen
Material Gehäuse Stahlblech, verzinkt
Gewicht 9,6 kg
Gewicht mit Verpackung 10,95 kg
Anschluss Flexrohr 8
Anschlussdurchmesser Wickelfalzrohr 125 mm
Nennweite 63 mm
Breite 650 mm
Höhe 150 mm
Tiefe 450 mm
Breite mit Verpackung 667 mm
Höhe mit Verpackung 190 mm
Tiefe mit Verpackung 485 mm
Verpackungseinheit 1 Stück
Sortiment 14
GTIN (EAN) 4045314456736
Artikelnummer 0045.0673
Listenpreis, ohne Mehrwertsteuer auf Anfrage

Zubehör / Zubehör von

KALV-63-125-8 - Zubehör / Zubehör von

Allgemeines Zubehör

ist spezielles Zubehör von

Produkttyp Name Art.-Nr. Preis*(EUR) Aktion
Flexrohr AF-F 63 0045.0589 auf Anfrage
  • Auf den Merkzettel

ist allgemeines Zubehör von

Produktbeschreibung

Produkt-beschreibung

KALV-63-125-8

Kurzinformation

Kombi-Aufputz-Luftverteilerkasten mit Schalldämmung für 63er Aerex-o-Flex Rohrsystem mit 8 Anschlüssen.

Produktbeschreibung

1 Anschluss Wickelfalzrohr DN 125. 8 Anschlüsse 63er Aerex-o-Flex-Rohr.

  • Kombi-Aufputz-Luftverteilerkasten KALV und KALVX mit Schalldämmung in platzsparender, kompakter Bauweise für Aerex-o-Flex Rohrsystem.
  • Die stirnseitige Front ist mit integrierten Adaptern versehen für die passgenaue und schnelle Montage der Flexrohre AF-F. Bei der Auslieferung sind einige der Einschubadapter mit Verschlusskappen versehen.
  • 1 runder Anschlussstutzen DN125 bzw. DN 160 Nippelmaß mit Dichtungen für Wickelfalzrohranschluss ist variabel mit den Revisionsabdeckplatten austauschbar. Diese Verteiler sind somit sehr flexibel für fast alle Anwendungsfälle einsetzbar.
  • 3 demontierbare Revisionsabdeckplatten (2 x seitlich, 1 x unten am Verteilerkasten).
  • Ausgestattet mit 4 Montagewinkeln mit Gummientkopplung zur schallentkoppelten Wand-/ Deckenmontage.
  • Einsatz als Durchgangs- bzw. 90°-Verteiler.
  • Zubehör: Dichtringe AF-FRD, bitte separat bestellen.
